Ombouw van de Ericsson 8801E-1
|
|
|
Deze ontvanger loopt in de oorspronkelijk uitvoering van ca. 450 tot 456 MHz. Het is een dubbel super met
21.4 MHz en 80 kHz middenfrequentie, en een kanaalafstand van 20 of 10 kHz. Deze ombouw maakt de
ontvanger geschikt voor het bereik van 430,000 MHz tot 437.475 MHz voor 600 kanalen met een
kanaalafstand van 12.5 kHz.
Alle verwijzingen naar de componenten betreffen de bijbehorende schema‘s. De ontvanger is ingebouwd in
een lange smalle metalen behuizing met een schuifdeksel. Door het losschroeven van het boutje achteraan,
schuift het deksel eraf. De ontvanger is op afstand bedienbaar. Deze functie wordt uitgeschakeld. Daarom
zitten er diverse circuits en IC‘s in die niet zullen worden gebruikt. De beschrijving gaat ervan uit dat we de
ongebruikte delen laten zitten. De dissipatie is iets te verlagen door de niet gebruikte IC‘s eruit te treken,
maar veel zal het niet schelen. De voedingsspanning bedraagt 14 volt. Het stroomverbruik is ca. 450 mA.
In de doos zijn 5 printen gemonteerd. Vanaf de frontplaat naar de achterzijde zijn in volgorde te vinden.
|
1. Lokale oscillator (LO) met frequentie verdubbelaar. 2. RF ingang, frequentie verdubbelaar van de LO en eerste mixer. 3. Middenfrequent versterker, detector, squelch, audio versterker. 4. Interface board, waarmee o.a. de kanalen keuze wordt bediend. 5. Spanning/frequentie omzetter.
|
- Een voedings apparaat dat 14 volt bij 500 mA levert.
- Een universeel meter.
- De volgende componenten zijn bij de ombouw nodig:
- C: 1.8 pF keramisch, 10 nF, 150 mF/25V elco.
- R: 10 K.
- Diodes: enkele 1N4048.
- Luidspreker 4 ohm.
- Diversen: 8 boutjes 3mm/20 mm met moertje, 2 kleine knopjes, montage draad.
- Extra gereedschap: o.a. 2.5 mm boortje, 3 mm tap,(evt. kras schuifmaat)
- Een meetzender, maar die is wellicht te lenen voor het afregelen.
- Verder zijn niet noodzakelijk maar wel handig:
- Een frequentie teller tot minimaal 500 MHz.
- Een oscilloscoop.
|
|
De pennen 10 t/m 12 zijn aan elkaar verbonden en worden met de +14 volt voeding verbonden, de pennen 22 t/m 24 met de -14 volt (aarde).
|
|
Eerst wordt het handvat verwijderd.
De duimwielschakelaars kunnen naar voren uit de frontplaat gedrukt worden, zonder dat de bedrading wordt
losgemaakt.
De rode led, bij het opschrift MTXCTRL wordt van de bedrading losgeknipt en verwijderd. De twee rode
draden moeten doorverbonden blijven. Op deze plaats wordt een miniatuur enkelpolig-om schakelaar geplaatst
met twee draadjes van ca. 10 cm eraan gesoldeerd.
De twee potmeters worden losgeschroefd en de opzet stukken verwijderd.
Van de drukschakelaar wordt de bedrading losgeknipt, waarbij de 2 bruine draden aan elkaar moeten blijven
zitten. De drukschakelaar wordt uit de frontplaat geschroefd.
De groene led bij het opschrift local wordt verwijderd maar de twee rode draden moeten doorverbonden
blijven
Dan kunnen de twee potmeters weer geplaatst worden. Nu steken de asjes naar buiten en worden er 2 kleine
knopjes op bevestigd. Zij dienen voor volume en squelch regeling.
|
|
|
Lokale oscillator printplaat
|
|
|
Uit de documentatie van de frequency generator blijkt dat de LO frequentie wordt afgeleid van een 4.225
MHz X-tal oscillator. In het onderstaande blokschema staat aangegeven hoe dat in de origenele opzet gebeurt. Het resultaat is een
signaal met een frequentie f2 dat later met 4 wordt vermenigvuldigd. De eerste verdubbelaar zit op de
generator print, de tweede op de mixer of RF print. Met een LO van 4*107.4775 tot 4*108.5825 MHz liep
het ontvangstbereik van 451.310 tot 455.73 MHz. De kanaalafstand is dan 20 kHz met de mogelijkheid de
tussenliggende kanalen in te stellen.
Dit bereik moet worden: 430.000 tot 437.475 MHz in 300 stappen van 25 kHz. Met een schakelaar worden
de tussenliggende stappen gemaakt om tot 12.5 kHz kanaal afstand te komen. In feite wordt de ingestelde
frequentie verlaagd met 12.5 kHz. In totaal dus 600 kanalen. Met aftrek van de eerste middenfrequentie van
21.4 MHz zal de VCO het bereik van 102.15 tot 104.01875 MHz moeten hebben. Nu moeten zowel de
kanaal afstand met de frequency divider als het bereik met de adjustable frequency divider (N) worden
gewijzigd. Dit gebeurt in twee stappen. Eerst wordt de kanaal afstandgewijzigd bij de HC032,
de synthesizer. De deler is ingesteld op 1690 voor 10 kHz, en moet ingesteld worden op 1352 voor 12.5 kHz
kanaalafstand. Omdat in de D-FF (Z7a) eerst al door 2 wordt gedeeld moet het deeltal in de
676.
Met de HEF4751 wordt het deeltal N ingesteld.
N*6.25 kHz. Voor het laagste kanaal krijgt N een
2+10+20+400+800. Hier wordt gerekend met een kanaalafstand van 25 kHz, omdat voor
de halve kanaal afstand een aparte deler wordt ingesteld. Voor de geinteresseerde wordt verwezen naar de
data van de HEF4751.
De delers worden met behulp van deze deeltallen ingesteld. Op deze manier kunnen ook andere signalen uit
de VCO worden berekend b.v. voor een meetzender voor 600 kanalen.
|
|
Neem de LO print uit de behuizing waarbij men de spanningsregelaar aan het koelblok en de print laat
zitten.

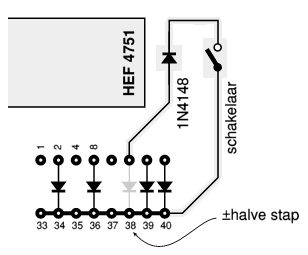

Naast de 4751 zijn groepjes van diodeplaatsen te zien: V21 t/m V40. Er moeten diodes gemonteerd worden
op de plaatsen: V22, 25,26,31,32,34,36,39,40. Op plaats V38 moet een diode in dezelfde richting als de
anderen gemonteerd worden, maar de kathode komt aan een van de draden naar de nieuw geplaatste
schakelaar op de frontplaat. de andere draad komt op de overgebleven aansluiting van V38. Alle andere
diodes tussen V21 en V40 moeten verwijderd worden. Met de schakelaar worden de kanalen gekozen die
tussen de kanalen liggen met 25 kHz afstand, zodat alle 600 kanalen met 12.5 kHz afstand ingesteld kunnen
worden.
|
|
|
Neem de synthesizer IC HC0320A uit het voetje. Noteer de stand van pin 1. Omdat onder het voetje
verbindingen via draadbrugjes worden gewijzigd, moeten de dwarsverbindingen van het voetje eruit geknipt
worden zodat 2 rijen pennen blijven staan. Maak de volgende doorverbindingen via draadbrugjes en
verwijder de overige draadbrugjes.
De IC-pennen worden naar de midden-eilandjes verbonden en die worden of met de +rail of met de
-rail (aarde) verbonden.
Pennen: 1,2,13,21,22,23,24 naar de (+)
Pennen: 3,8,9,12 naar de (-)
|
|
| |
|
|
Op de print-plug zijn de doorvoercondensatoren te zien, genummerd X2 t/m/ X20. Er moet een diode
gesoldeerdworden met de anode aan X19 en de kathode (punt van diode) aan X16.
De VCO zit in het afgeschermde bakje dat het dichtst bij de frontplaat zit.
Maak het deksel open.
Plaats een keramische condensator van 1.8 pF op een afstand van ca. 1 cm van C43 in de richting van de FET en
parallel aan C43 tussen de resonatorlijn en het aardvlak. Het aardvlak kan door krassen van de
antisoldeerlaag worden ontdaan. Hiermee wordt de oscillatiefrequentie van de VCO voldoende verlaagd
om in het gewenste gebied te komen, dat van 102.15 MHz to 104.01875 MHz loopt. Deze VCO frequentie
wordt op de LO print nog verdubbeld door V4.
De print wordt teruggeplaatst in de behuizing en vastgeschroefd. De voeding wordt aangesloten.
Met het kerntje in de spoelvorm L9 (zonder draad) wordt de fijnafregeling verkregen. Meet de spanning
tussen R42 en R43 t.o.v. aarde. Dit is de regelspanning voor de VCO. Zet de duimwielschakelaar op kanaal
150. Regel voorzichtig het kerntje af zodat ca. 3.3 volt verkregen is. Op kanaal 000 moet ca. 0.85 volt en op
kanaal 299 ca. 7.2 volt gemeten worden.
|
|
|
RF versterker en mixer printplaat
|
|
|
|
Op deze printplaat moeten de 3 helical filters worden verstemd en de spoel L11. De spoelen L9 en L10 zijn,
in tegenstelling tot wat de tekst vermeldt, niet in gebruik maar wel aanwezig. Het schema geeft dat ook aan.
Na de stand van de deksels op de helical filters te hebben gemerkt, wordt de deksel van het ingangsfilter
verwijderd door de 8 boutjes los te schoeven. Nu worden in de deksel 3 mm schroefjes (20 mm lengte)
gedraaid waarmee de resonantiefrequentie wordt verlaagd.
De juiste plaats kan het beste worden gemarkeerd m.b.v. een krasschuifmaat. Dat is een goedkope stalen
schuifmaat waarvan de schuifbek een paar mm wordt ingekort en van een scherpe punt wordt voorzien.
Hiermee is nauwkeurig te krassen. Het gaat ook met een steekpasser of iets dergelijks.
Op de deksel wordt nu aangegeven waar het uiteinde zit van de helical spoelen. Er moet nu zo een 2.5 mm
gat worden geboord zodat het schroefje net naast dat uiteinde komt als het ingedraaid wordt, zonder de
spoel te raken. Daarna wordt met een 3 mm tap schroefdraad getapt in de deksel. Voor diegenen die geen
ervaring hebben met tappen is dit een nuttige exercitie die later veel van pas zal komen. De kosten van een
tap zijn laag. De 3mm boutjes krijgen een borgmoertje. Alle drie de filters worden zo bewerkt.
Eerst regelen we de spoel L11 en de twee helical filters af voor het LO signaal, dat gelijkgericht wordt door
Z2 en gemeten wordt over R5. De weerstand naast de coaxplug. Het signaal staat ook op de groene draad
van de 5 pens plug.
De ingangsfilters afregelen zonder meetzender is vrijwel ondoenlijk. Wel kan een meetzender met een lager
bereik worden aangesloten door de harmonischen te benutten, zoals ik heb gedaan. Het is wel zaak de
frequentie voldoende nauwkeurig te kunnen meten. Anders moet de hulp van een bevriende amateur worden
ingeroepen.
|
|
|
Middenfrequent en audio printplaat
|
|
|
|
De elco C40 (150 µF, 25 volt) is niet op de print aanwezig en moet worden aangebracht.Let op + en -.
Aan de - kant wordt een verbinding gelegd naar een ongebruikte pen op de plug aan de achterzijde, b.v. pen 8.
Dit is de uitgang voor een 4 ohm luidspreker. De andere zijde ligt aan aarde.
De squelch is zo ingesteld dat de ruis de ontvanger niet aan zet. Met R117 bij het IC Q21 is dit in te stellen.
Om de signaalstrekte te meten kan een signaal worden afgenomen van de bovenzijde van weerstand R93.
Dit signaal kan op een andere vrije pen op de plug worden aangesloten. Het is een logaritmische uitgang
van de signaalsterkte.
|
Met de hulp van PA0IB werd een gevoeligheid gemeten van 0.2 µV bij 10 dB S/N verhouding voor alle
kanalen, lopende van 430.000 Mhz t/m 437.475 Mhz. Met de up/down schakelaars kunnen 300 kanalen op
25 kHz afstandworden ingesteld. Met de schakelaar aan de voorzijde kunnen de kanalen gekozen worden
die 12.5 kHz lager liggen.
Het is misschien mogelijk het bereik uit te breiden tot de gehele 10 Mhz brede band maar dat zal wel ten
koste van gevoeligheid gaan, omdat de filters niet optimaal kunnen worden afgeregeld. Dat is niet
geprobeerd. Ook de kanaalschakelaars moeten dan gewijzigd worden.
De kleine printplaat kan verwijderd worden, als daar behoefte aan is. Ook van de interface printplaat kunnen
de meeste IC‘s worden verwijderd, echter niet allen.
Er is veel nuttige informatie gebruikt uit de beschrijving van de LO die door PA0IB is opgesteld voor een
ander project.
Veel plezier,
Han van Heuven, PA0JHC
|
|
|
Kanaalindeling (9 KB) (9KB ZIP file)
|
|
Dit ZIP bestand bevat de nieuwe kanaalindeling in zowel XLS als CSV formaat.
XLS bestanden kunnen worden gelezen met Excel. CSV bestanden kunnen worden
gelezen met elk spreadsheet programma.
|
|
|
|
