Dit filter is origineel gebruikt voor 420MHz en zit derhalve zeer dicht bij
onze band. Afstembereik is 415MHz tot ca. 430MHz (Fmid) De bandbreedte van
het filter is instelbaar ca. 5 tot 7 MHz.

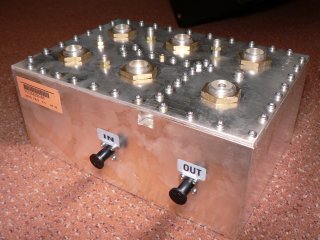

Dit filter bestaat uit een gefreesde basis. Hierin zijn 6 cavities gefreesd
en zijn er vingers gemonteerd. De 'deksel' is voorzien van 6 dubbele
afstel-topcapaciteiten. Er is een basis-capaciteit waarmee je de frequentie
grof kan instellen en daarbinnen zit een fijnafstelschroef. De koppeling
tussen de cavities onderling is ook instelbaar hetgeen resulteert in een
prachtig vlak afstelbaar geheel. Het filter is geheel verzilverd en de
aansluitingen zijn van het type SMA.
Klik op één van de afbeeldingen voor een vergroting
Een mogelijke doorlaat-karakteristiek ziet u in afbeelding 1: 5,7 MHz
(op de -3 dB punten).
Het filter is zo af te stellen zodat de doorlaat extreem vlak is. Zie
afbeelding 2. Let op dat verticaal de schaal 1dB per devision is.
Filterdemping is 1dB (de rest komt van de kabels)
De demping ziet u in afbeelding 3: 20 dB bij 2,5 MHz afstand. 5 MHz verwijderd
van het -3dB-punt is de demping > 65 dB.
De achterflank van het filter in zijn huidige vorm is af te stellen tot
circa halverwege onze band,
dus je kunt hem zonder modificatie alleen voor het TX-gedeelte gebruiken
van bijv. een repeater. Zoals te zien is in afbeelding 3 is de achterflank van
het filter afgeregeld op 434 MHz (-3 dB). De hoogst haalbare frequentie van
de achterflank waarop het filter nog goed af te regelen is zit op ca. 435 MHz.
Indien gewenst is dat het filter op de hele band bruikbaar is dan zal men
moeten zorgdragen dat de vingers van het filter korter worden gemaakt
(middels een draaibank). Schatting is dat ca. 3 mm voldoende moet zijn om
onze amateurband te overlappen. Indien het filter smalbandiger gemaakt moet
worden, dan moeten de koppelruimten van de cavities kleiner worden gemaakt.
Dit te doen naar eigen inzicht ivm het goedhouden van de Q-factor van de
cavities. (Kortsluitingen maken met de cavity koppelings-afregelschroeven
behoort tot de mogelijkheden, etc.)
Het filter is ca. 20 cm lang, 14 cm breed en 8 cm hoog.
