Dit filter is origineel gebruikt voor 420MHz en zit derhalve zeer dicht bij
onze band. Afstembereik is 415MHz tot ca. 430MHz (Fmid) De bandbreedte van
het filter voor de TX- en RX-band is instelbaar ca. 5 tot 6 MHz. Zie
afbeelding1.
Doel van het filter is om de TX- en de RX-kant van een repeater van elkaar
te scheiden zodat ze elkaar niet zien. Natuurlijk kun je het filter
aanpassen zodat je een 12-cavity filter krijgt voor o.a. een repeater op
70cm. Op deze manier gebruik je het filter op een slimme manier om zo een
heel steile filterflank te creeren voor het TX-gedeelte van de repeater,
zodat het RX-gedeelte van de repeater het TX-gedeelte niet ziet. Verder is
de opbouw identiek aan het Cavity-Bandpassfilter zoals boven omschreven.
Klik op één van de afbeeldingen voor een vergroting

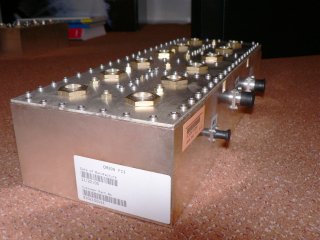

Dit filter bestaat uit een gefreesde basis. Hierin zijn 12 cavities
gefreesd en zijn er vingers gemonteerd. De 'deksel' is voorzien van 12
dubbele afstel-topcapaciteiten. Er is een basis-capaciteit waarmee je de
frequentie grof kan instellen en daarbinnen zit een fijnafstelschroef. De
koppeling tussen de cavities onderling is ook instelbaar hetgeen resulteert
in een prachtig vlak afstelbaar geheel. Het filter is geheel verzilverd en
de aansluitingen zijn van het type N voor TX en de antenne-aftakking. De
RX-kant is SMA.
Een mogelijke doorlaat-karakteristiek ziet u in afbeelding 1: 5,7 MHz
(op de -3 dB punten).
Het filter is zo af te stellen zodat de doorlaat extreem vlak is. Zie
afbeelding 2. Let op dat verticaal de schaal 1dB per devision is.
Filterdemping is 1dB (de rest komt van de kabels)
De demping ziet u in afbeelding 3: 20 dB bij 2,5 MHz afstand. 5 MHz verwijderd
van het -3dB-punt is de demping > 65 dB.
De achterflank van het filter in zijn huidige vorm is af te stellen tot
circa halverwege onze band,
dus je kunt hem zonder modificatie alleen voor het TX-gedeelte gebruiken
van bijv. een repeater. Zoals te zien is in afbeelding 3 is de achterflank van
het filter afgeregeld op 434 MHz (-3 dB). De hoogst haalbare frequentie van
de achterflank waarop het filter nog goed af te regelen is zit op ca. 435 MHz.
Indien gewenst is dat het filter op de hele band bruikbaar is dan zal men
moeten zorgdragen dat de vingers van het filter korter worden gemaakt
(middels een draaibank). Schatting is dat ca. 3 mm voldoende moet zijn om
onze amateurband te overlappen. Indien het filter smalbandiger gemaakt moet
worden, dan moeten de koppelruimten van de cavities kleiner worden gemaakt.
Dit te doen naar eigen inzicht ivm het goedhouden van de Q-factor van de
cavities. (Kortsluitingen maken met de cavity koppelings-afregelschroeven
behoort tot de mogelijkheden, etc.)
Het filter is ca. 40 cm lang, 14 cm breed en 8 cm hoog.
