Modificatie RS136a stackpijp voor de amateurbanden
|
|
|
Hoe is mijn idee om deze stackpijp voor de amateurbanden
aan te passen onstaan?
Het was weer radiovlooienmarkt in Rosmalen. Net als alle
voorgaande jaren schreef ik eerst op wat ik zocht voor mijn
projecten. Dit maal gaf ik de voorkeur aan een optimale
antenne-installatie, maar ik dacht hier bij aan een zo goed
mogelijke coaxkabel, die voor een zo hoog mogelijke frequentie
geschikt is. Coaxkabel die bij 13GHz nog weinig verlies had,
daar zocht ik naar. Ik had een jaar geleden al eens een
dergelijk stuk coaxkabel gekocht en ben toen aan het testen
gegaan met dat type kabel. Deze kabel beviel mij zo goed dat
ik besloot er in het Autotron weer naar te zoeken.
Dit maal lukte het me weer om aan dat type kabel te komen,
op de kraam van het museum. Dit type kabel is uitgerust met
spindel connectors, male en female. De lengte van dit type
kabel loopt vaak vanaf 16m. Ook een lengte van 24m komt voor.
Het type van deze kabel heet cellflex en de type aanduiding
is lcf + cijfers. Dit type kabel heeft spindel connectors en
aangezien er in mijn mast een stackpijp met N connectors zat
leek het mij een goed idee om hier wat aan te doen, zo dat
het verlies van mijn antenne winst zo beperkt mogelijk blijft.
Tevens is de kabel dan direct te koppelen. Op deze wijze
ontstaat er een goed antenne transmissie systeem.
Voor deze nieuwe stackpijp lag op de kraam

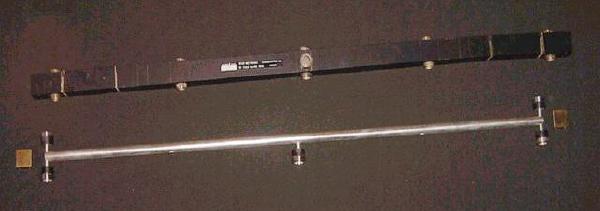

de ideale bron: de RS136a stackpijp.
Om dit type stackpijp aan te passen aan onze amateurbanden
is het alleen nodig om ze in te korten op de goede lengte
voor de frequentieband die u wenst, met alle andere
verhoudingen gebeurt niets.
Het voordeel bij dit type stackpijp is dat je geen
soldeerverbindingen bij de pluggen hoeft te maken want dit
zijn schroefverbindingen. Wel moeten deze goed vast gezet
worden uiteraard.
De RS136a werd origineel gebruikt om meerdere zenders
op één antenne te koppelen. Hier wordt hij gebruikt voor
het omgekeerde. Dit heeft voor de impedantie geen gevolg,
het geheel staat immers in balans. Het koppelen van antennes
op de manier zoals beschreven in mijn verhaal kan alleen met
50 ohm antennes, alle andere antenne impedanties vallen
buiten dit artikel.
Bij mijn antenne-installatie beoog ik als doel het scherp
kunnen richten en een hoog antenne rendement. De middelste
spindel van de RS136a sluit ik op mijn zender. Aan de
buitenste spindels sluit ik mijn antennes aan, met kabellengte
van een 1/4 lamda. De RS136a zit uiteraard boven in de mast.
Ik heb nu een versterking in het horizontale vlak en het
verticale vlak verkregen.
Wat voor mijn ook een van de redenen was, is dat er op
de RS136a spindels zitten. Zo kon ik de RS136a mooi met
de cellflex coax gebruiken, deze kabel is uitgevoerd met
spindels.
Een gedeelte van mijn inspiratie deed ik op uit het
ARRL uhf/microwave handbook, isbn 0-87259-312-6 op blad 9 - 16.
Succes met de modificatie en veel hobbyplezier van PE9JBS.
|
|
Belangrijk: teken nauwkeurig af en zaag ook nauwkeurig. Ook moet
het vijlen heel nauwkeurig gedaan worden, om de impedantie niet
te beinvloeden.
|
- rolmaat of duimstok
- schuifmaat
- diepteschuifmaat of een kleine winkelhaak
- een klein smal schroevendraaiertje wat een beetje scherp is. Geen kraspen! Die is te breed, daar kun je niet nauwkeurig genoeg mee aftekenen.
- een grote ijzerzaak
- halfronde zoetvijl
- bastaardvijl plat, eventuele andere vijlen waar je messing goed mee kunt bewerken
- een hobbybrander
- een soldeerbout van tenminste 75w en een brede vlakke punt
- soldeertin met hars zoals voor elektronica
- soldeer pasta zoals loodgieters gebruiken f-sw21 normaal 10, rood van kleur
- een steeksleutel van 24 waar bij de zijvlakken wat vanaf geslepen is
- waterpomptang
- kleine punttang
- schroevendraaier maat 2 plat
- schuurpapier met groffe korrel
- een schilders kwast
- verf en afplakband
- eventueel een boortje 2,5 of 3mm
- eventueel een kolomboormachine of hand boormachine
|
|
|
Modificatie stackpijp RS136a
|
|
|
- Begin met de steeksleutel no 24 die aangepast is en de schroevendraaier.
- Draai eerst de voor- en achterschotjes los. Bewaar de schroefjes,
moertjes en ringetjes. Punk de schotjes met een klein schroevendraaiertje eruit .
- Pak nu de steek sleutel en draai alle spindel pluggen los.
Bewaar alle onderdelen in b.v. boterkuipjes zo kunnen we ze later
makkelijker terug vinden.
- Wanneer we alle buitenzijdes van de spindel pluggen verwijderd
hebben gaan we voorzichtig het binnenste van de spindel verwijderen.
Doe het voorzichtig! Het kan erg vast zitten en uitschieten is dan
zo gebeurd. Gebruik hier bij een combinatietang.
- Wanneer je hier mee bezig bent zul je merken dat niet
alle onderdelen die er aan vast zitten mee komen. Soms draai
je alleen de buiten bus los Dit betekent dat je de rest weer
voorzichtig met een waterpomp tang of een andere goede tang
moet los draaien. Pas op, het zit erg vast dus schiet niet uit.
- Ook komt het wel eens voor dat er een stukje draadeind
in de massieve stang blijft zitten. Verwijder die dan met
een klein punttangetje.
- Draai het geheel van het binnenwerk van de spindel
weer in elkaar zo dat er niets verloren gaat, dit hebben
we later weer hard nodig.
- Na dit klusje van demonteren leggen we alle onderdelen
goed weg behalve het koker profiel, hier mee gaan we aan de slag.
- Allereerst is het van belang om te weten voor welke
band gaan we hem maken. Wanneer we een stek pijp voor
2m willen hoeven we niets in te korten. Maar wanneer
we voor 70cm, 23cm of 13cm kiezen wel. Wanneer je voor
6m kiest moet je hem zelfs een stuk gaan verlengen.
- De eenvoudigste modificatie is die voor 2m.
Hierbij blijft de lengte intact. Wel zijn er wat
andere zaagwerkzaamheden, namelijk de overtollige
bevestigingsdelen waar de spindels op zaten verwijderen.
Dit doen we als volgt.
- Teken met een klein scherp schroevendraaiertje
en een kleine blok haak of een diepte schuifmaat af.
Leg de blokhaak tegen de bevestiging aan van de spindel.
Doe dit zowel links als rechts.
- Wanneer we nu meten met de schuifmaat meet je
2 cm. Zet nu links en rechts weer een lijn. Zet deze
een 1 cm van de lijn die je al had. Meet je nu (je raad
het al) dan meet je 4 cm. Zet in het hart er van 2 korte
lijntjes. Deze gebruiken we later om de zaak te controleren.
- Als we deze spindeldelen weer bij een andere stackpijp
gebruiken herhaal deze afteken methode. Bij de voor 2m
te maken stackpijp moeten we 6 spindel bevestiging delen
verwijderen.
- Wanneer we de zaak afgetekend hebben gaan we
de 2 uiterste lijnen vanaf het hart inzagen. Houd
wel rekening met de zaag dikte van je zaag blad.
- Wanneer je dit hebt gedaan pak je een halfronde
zoetvijl en een blokvijl. We gaan nu aan de zijkanten
er een schuine kant aan vijlen. Dit doen we weer links
en rechts van het spindel deel. Vijl net zo lang totdat
de hoeken door zijn zodat het spindel bevestiging deel
er uit gehaald kan worden. Doe dit weer voorzichtig.
Hou de binnenwand van de kokerprofiel gelijk want de
verhoudingen moeten gelijk blijven.
- Wanneer dit is gebeurd vijl je eventuele bramen
aan de binnenzijden van het koker profiel weg zodat
je zeker weet dat het geheel er strak uit ziet en er
niets voor sluiting of voor een andere capacitief
gedrag zorgt.
- Als we zo ver zijn gaan we met een grof stuk
schuurpapier wat verf verwijderen zodat we later
er een plaatje in kunnen solderen.
- Wanneer je een plaatje heb gemaakt moet dit
erin gesoldeerd worden als volgt.
- Warm het kokerprofiel heel even met een
hobbybrander op, een tel of vijf. Zorg er voor
dat er een soldeerbout van 75w warm staat.
Smeer op het kokerprofiel soldeer pasta, het
type wat loodgieters gebruiken, geen andere.
- Soldeer nu het plaatje er in. Als het iets
afgekoeld is doen we met een vodje de harstpasta
verwijderen .
- Wanneer je netjes te werk bent gegaan merk
je dat er geen tin naar de binnenzijde is gevloeid
en het net zo strak er uit zie als het origineel.
- Zet het koker profiel in een bankschroef vast
en vijl het zo juist in gesoldeerde plaatje netjes
vlak en vijl de hoeken weer netjes strak zodat het
er weer strak en netjes er uit ziet. Doe dit met de
andere ook zo. Let er wel bij op dat wanneer je het
profiel gaat opwarmen je het niet te warm stookt want
andere smelt het andere plaatje weer los.
- Zet ze er telkens er een voor een er in, zaag
er telkens er ook maar een gat in, o blijft het koker
profiel ook stevig. Bouw het zo stap voor stap op.
- Wanneer het geheel van het profiel klaar is
gaan we de middenas aanpassen. De open blijvende
gaten gaan we opvullen met soldeer tin.
- Warm de as goed op met de hobbybrander en
soldeer dan met de soldeerbout de gaten dicht.
Vijl voorzichtig het overtollige tin weg. Zorg
dat de as precies rond blijft. Vijl alleen maar
tin weg. Een beetje van de zilveren laag verwijderen
is niet erg je kunt het opnieuw aan brengen of zo
laten. Wanneer je het wel opnieuw wil aanbrengen is
er de bekende vloeibare verzilveringsvloeistof die
je ook voor printplaten gebruikt.
- Nu de midden as ook weer is aangepast gaan we
de hele stackpijp weer in elkaar zetten. Houd rekening
met je middelste spindel dat niet het dicht gesoldeerde
gat boven zit, anders kun je weer van voor af aan beginnen .
- Wanneer we alle spindels weer in elkaar hebben
staan gaan we de twee eind schotjes weer terug schroeven.
De stackpijp is nu bijna klaar.
- We draaien op de spindels de kapjes weer terug
die je als het goed is ook dat verwijderd.
- Nu moet de stackpijp geverfd worden.
Zorg wel dat in de gaatjes de schroeven zijn terug gedraaid.
En ziedaar we hebben nu een stackpijp voor 2 m!
|
|
|
Andere modificaties van de stackpijp
|
|
|
Het is mogelijk om meerdere stackpijpen uit dit type
stackpijp te halen en de afvalstukken te benutten.
Dit komt voor wanneer u voor de 70cm, 23cm of 13cm kiest.
Uit de afval stukken kun je dan de opvulplaatjes maken
en de eind schotjes.
Verder is het mogelijk om met de overgeblevene spindelpluggen
overgangspluggen te maken, bijvoorbeeld een N naar spindel
bus of een spindel koppelbus om 2 kabels te verbinden.
Om dit te kunnen verwezenlijken dien we de busjes van het
binnenwerk van de spindel op een goede maat in te korten,
houd hierbij weer de verhoudingen goed in de gaten zo dat
u niet de impedantie verprutst.
Verder is het mogelijk om een universele antenne stackpijp
te maken waarvan we het langste deel uit kunnen wisselen.
Op deze wijze kunnen we de stackpijp inzetten om er mee te
kunnen experimenteren. Wel heeft u male spindels nodig om
dit te kunnen maken, maar die zijn in Budel voldoende
verkrijgbaar. Er zijn van die U-vormige spindel delen waar
2 spindel male pluggen aan zitten die we voor dit doel kunnen
benutten. Deze kun je ook op de bevestigingen van de stackpijp
draaien. Ook zijn er tal van varianten te bedenken om overlangs
pluggen te maken.
|
|
Heeft u op- of aanmerkingen of een suggestie,
neem dan contact op met mij, Jessica PE9JBS via e-mail.
Mijn e-mail is pe9jbs@home.nl
Succes met de experimenten!
|
