RS481 filter

Het Ericsson RS481 bandfilter is een cavety filter voor de 70 cm band met een bandbreedte van ongeveer 200 kHz. PA0PUY heeft zo'n filter geschikt gemaakt voor de 70 cm amateurband en heeft hieronder beschreven hoe dit in zijn werk gaat.


Afbeelding 1	Afbeelding 2	Afbeelding 3


Verwijdering ronde aluminium montageplaat

Aan de onderzijde de M 22 tunningschroef en moer, 28 mm, verwijderen (let op kan erg vast zitten).
De 8 verzonken schroeven losdraaien waarmee de ronde aluminium montageplaat van de M 22 tunningschroef vastzit.
De ronde aluminium montageplaat met behulp van de inkeping uit de cavity verwijderen. (Afb. 1)


Verwijdering koppellus op voorzijde

Verwijder de moer rond de N connector.
Verwijder de koppellus met de N connector uit de cavity.


Verwijder de doorkoppeling (grote pluggen)

Schroef de 2 x 4 schroeven rond de twee 7 / 16 connectoren op de voorzijde los.
Verwijder de montageplaat met daarop de twee 7 / 16 connectoren en koppelstrip uit de cavity.
Verwijder de ondersteuning van de messing verzilverde koppelstrip.
Zaag de koppelstrip ongeveer 1 mm naast de M 3 schroef door bij de beide connectoren.
De connectoren verwijderen door de 2 x 4 schroeven te verwijderen waarmee deze op de aluminium strip zitten.


Dichtmaken gaten op voorfront

Neem voor de afdichting van de gaten een stuk dun aluminium plaat of dubbelgevouwen huishoud aluminiumfolie. Gebruik de zwarte afdekstrip van de voorzijde als mal om de plaat op maat te maken.
De 2 x 4 montagegaten in het plaatje boren of prikken.
De montageplaat en het afdichtplaatje via het gat weer in de cavity plaatsen en weer vastschroeven. (Afb. 2)

N.B. Voor het dichten van kleine gaten kun je prima aluminium plakband gebruiken.


Plaats van de twee nieuwe koppellussen

Twee 16 mm gaten boren in de bodem, op 23 cm vanaf het front en 11,5 cm van de zijkant, links en rechts van het grote gat. (Afb. 3)


Afbeelding 4	Afbeelding 5	Afbeelding 6


Nieuwe koppellus maken

Zaag of knip een 7 mm brede strip uit de verwijderde verzilverde koppelstrip.
Buig de nieuwe koppellus in dezelfde maten als de bestaande, hoogte 30 mm i.p.v. 24 mm groter. (Afb. 4)
Gebruik een N doorvoer connector als nieuw N chassisdeel door de korte draadkant af te zagen tot op de teflon bus.
Breek of knip de middenpen af.
Soldeer de koppellus vast aan de middenpen en de zijkant van de flens van de N connector.


Verlenging tuningschroef

De tunningschroef past in de binnenkant van een messing mof voor 22 mm koper buis.
Een stuk van 12 mm 22 mm koper buis als opvulstuk gebruiken voor de tunningschroef.
De messing mof rechtop zetten met daarbovenop de tunningschroef en deze vastsolderen.
Een stuk van 5 cm 22 mm koper buis in de mof solderen.
De totale lengte, bovenkant schroef tot onderkant koperen pijp is 10,5 cm.


Afregelen

Verwijderen van de temperatuur stabilisatieloop (hoeft niet)

Haal de ronde beschermingsbus voor de temperatuur stabilisatieloop los (4 schroeven).
Met een inbussleutel 2 mm de klemring op de kuststof as verwijderen.
De twee schroeven verwijderen waarmee het montageblok op de cavity zit geschroefd.
Verwijder de temperatuur stabilisatieloop door deze naar binnen te duwen.
Verwijder de nylon geleidingsbus.


Meetresultaten

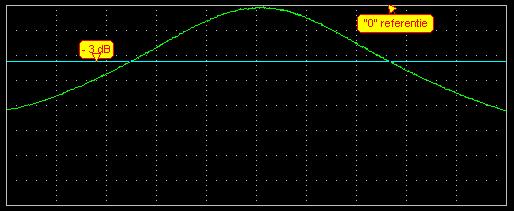

50 kHz/div, center frequentie: 435 MHz

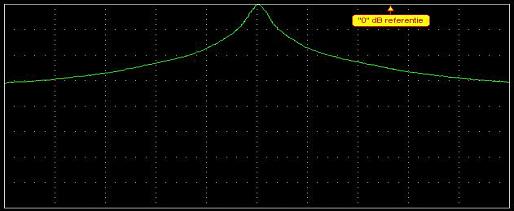

1 MHz/div, 10 dB/div, center frequentie: 435 MHz

Succes met de ombouw.
PA0PUY, maart 2000 (PA0PVN)
