Momenteel beschikt het museum over een grote partij kristalgestuurde
Bosch KF161 mobilofoons die zeer geschikt zijn voor APRS. Deze mobilofoons
zijn door ons reeds van het juiste kristal voorzien (144.800 MHz) en
volledig afgeregeld.
Deze mobilofoons zijn via het museum te koop voor het zeer aantrekkelijke
bedrag van 16 EURO.
Hierinder vindt u enkele belangrijke aanwijzingen die van pas kunnen
komen bij het in gebruik nemen van de KF161. Met dank aan PE1HZG voor
zijn textuele bijdrage en PE1NDO voor de foto's.
|
|
|
 |
|
Tinytrack en KF161-Tracker
|
|
|
|
Om de KF161 geschikt te maken voor APRS dient een
radiomodem te worden toegevoegd.
Een geschikt modem, dat direct in de KF161 kan worden ingebouwd,
is bij het museum verkrijgbaar onder de naam KF161-Tracker.
Uiteraard kan ook gebruik worden gemaakt van het bekende TinyTrak modem.
Beide modems zijn zeer klein en zijn gebaseerd op een PIC microcontroller die
wordt gekoppeld aan de mobilofoon, de GPS ontvanger
en evt. de PC.
|
|
|
Onvoldoende audio uit Tinytrack
|
|
|
Regelmatig bereiken ons berichten dat het audioniveau
uit het Tinytrack printje te laag is om voldoende
zwaai te geven aan het HF signaal. Hiervoor is een
eenvoudige oplossing beschikbaar die uitvoerig op
de Tinytrack website wordt beschreven. Vervang R6 (220k)
door een weerstand van 100k. Kijk voor meer informatie
op de Tinytrak website.
|
|
Bij een aantal apparaten lijkt de squelch niet te werken.
Dit komt doordat de hier aangeboden KF161's oorspronkelijk
bedoeld zijn voor bediening op afstand (via de connector aan
de achterzijde) en mogelijk enkele doorverbindingen niet
worden gemaakt. Het gevolg is dat het squelch signaal van de MF print
niet aankomt op de LF eindversterker.
De oplossing is eenvoudig en bestaat uit slechts twee draadbruggen.
Eén bestaande draadbrug moet worden verlegd en één moet erbij worden
geplaatst. In de onderstaande foto's is dit duidelijk aangegeven.
Klik op de foto's om ze uit te vergroten.
|
|

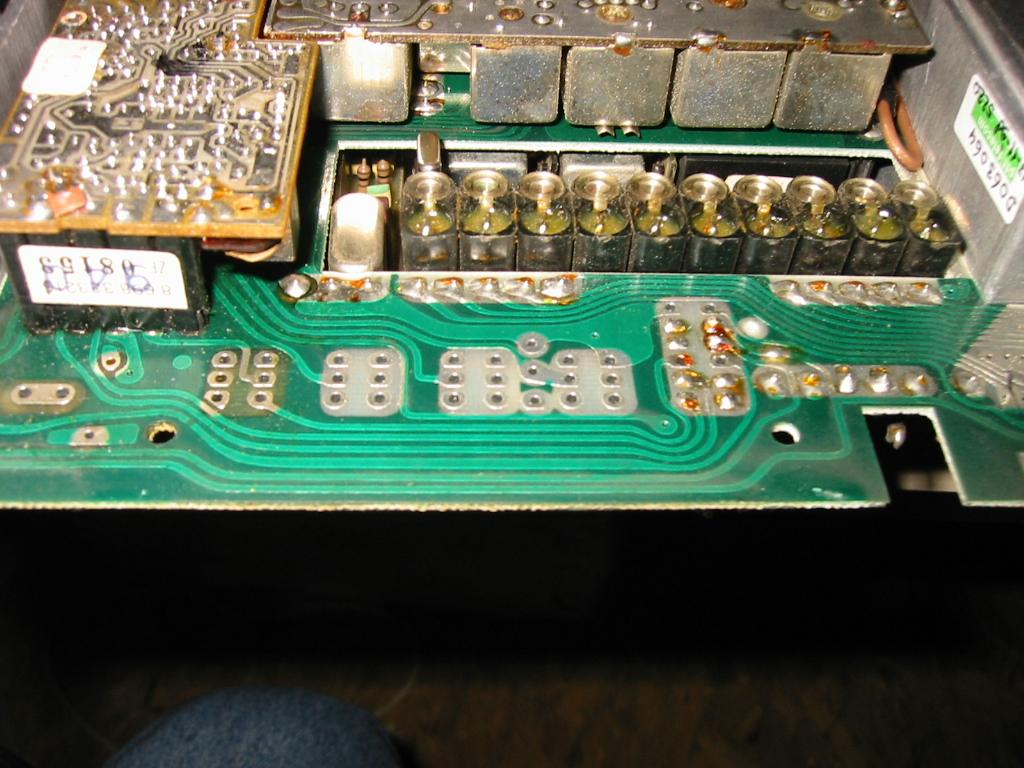

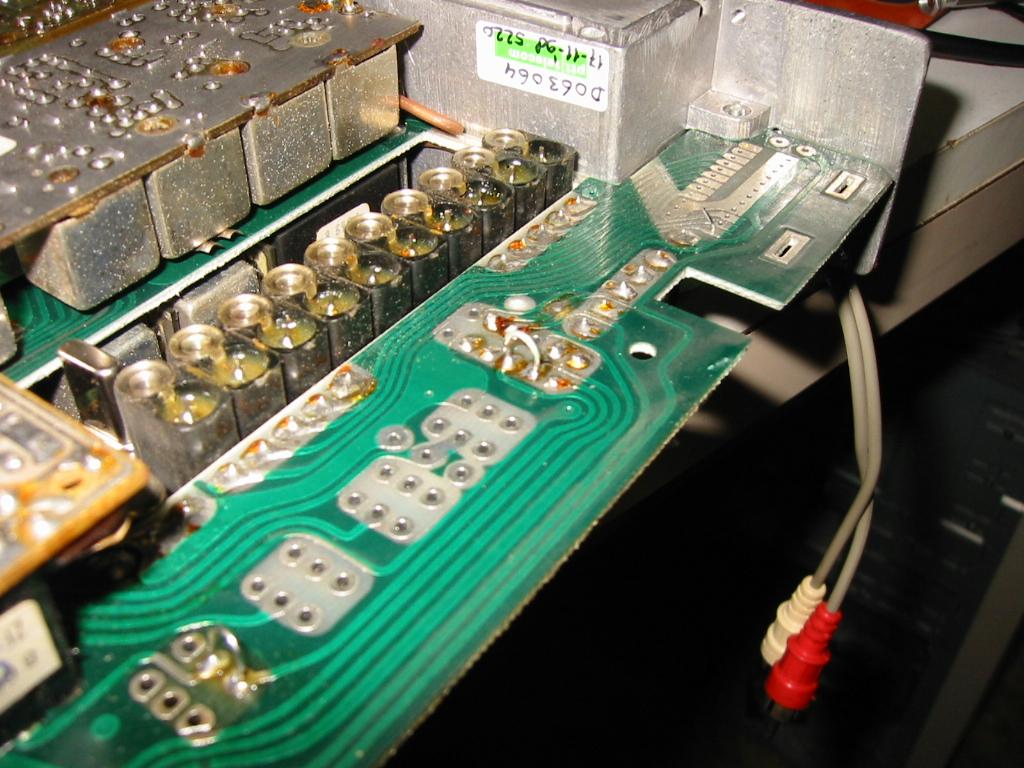

Geheel links op de eerste foto zie je 6 gaten. Bij de normale uitvoering
van de KF161 zit hier de squelch schakelaar. Aan de rechterzijde bevinden
zich 12 gaten, waar normaal de aan/uit schakelaar thuis hoort. Op de plaats
van de aan/uit schakelaar bevinden zich 4 doorverbindingen. Op de plaats van
de linker schakelaar wordt één doorverbinding gemaakt.
|
|
| |
|
Bij de rechter wordt
één van de vier doorverbindingen veranderd. Merk op dat de doorverbindingen
op de foto's extra groot gemaakt zijn voor de duidelijkheid. Het is beter om
ze plat tegen de print te leggen.
|
|
|
Pre-emphase en De-emphase
|
|
|
|
De apparaten zijn gebruikt in een netwerk met fasemodulatie (PM). Voor Packet
Radio gebruiken we echter frequentiemodulatie (FM).
Bij PM wordt gebruik gemaakt van pre-emphase, waardoor de hoge tonen
meer versterkt worden dan andere. In de ontvanger gebeurt het omgekeerde;
we noemen dit de-emphase. Bij FM is dit effect ongewenst.
Het verdient daarom aanbeveling de set aan te passen voor FM.
Gelukkig is dit erg eenvoudig. Het bestaat
uit het aanbrengen en veranderen van enkele doorverbindingen.
|
|
|
|
|
|

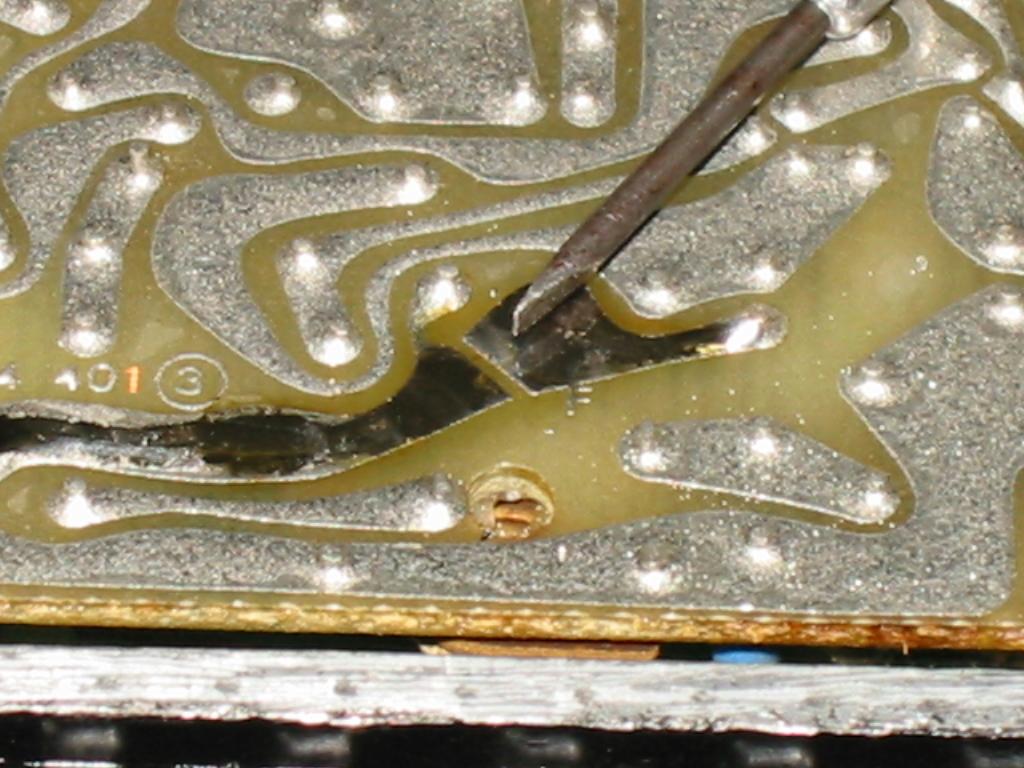

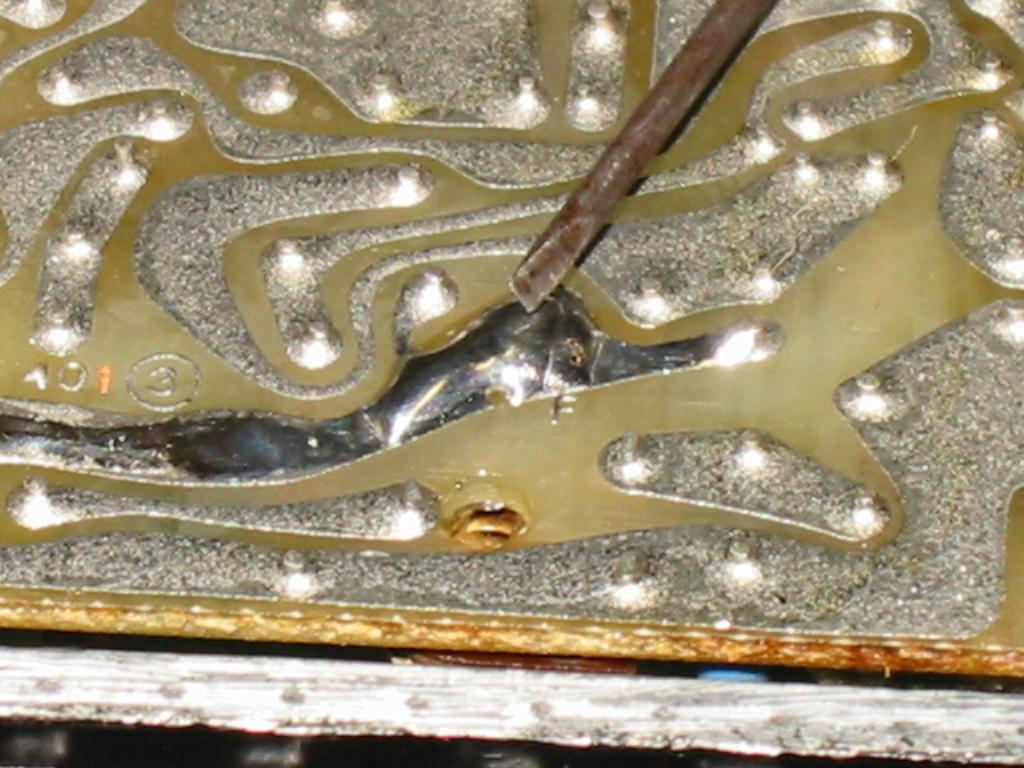

In de zender kunnen we volstaan met het aanbrengen van slechts één
doorverbinding op de print van de modulatieversterker (NF SENDEN).
Op de print is een onderbreking te zien met daarbij de letter F.
Deze onderbreking moet voor FM worden doorverbonden met een klein
draadje.
|

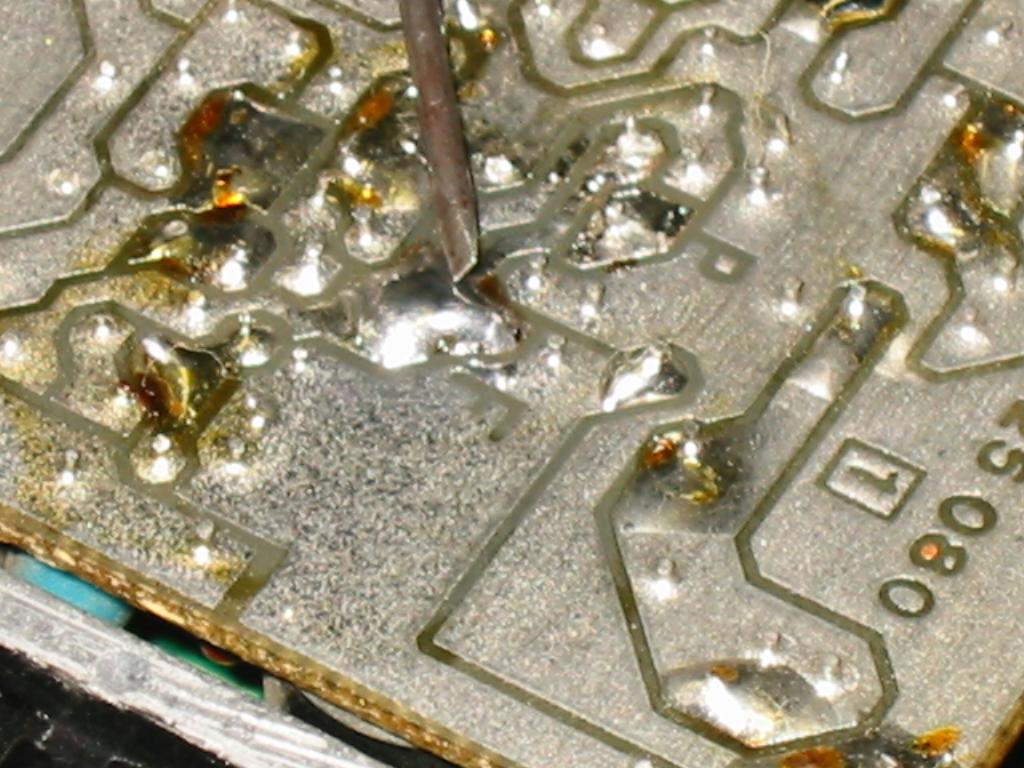

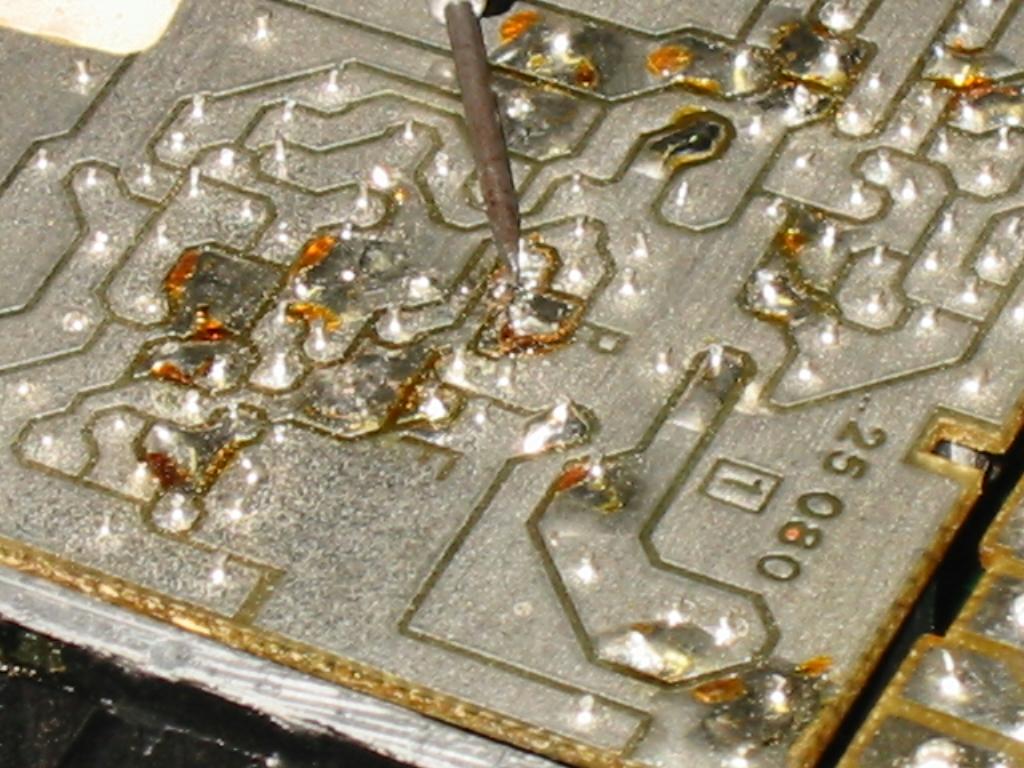

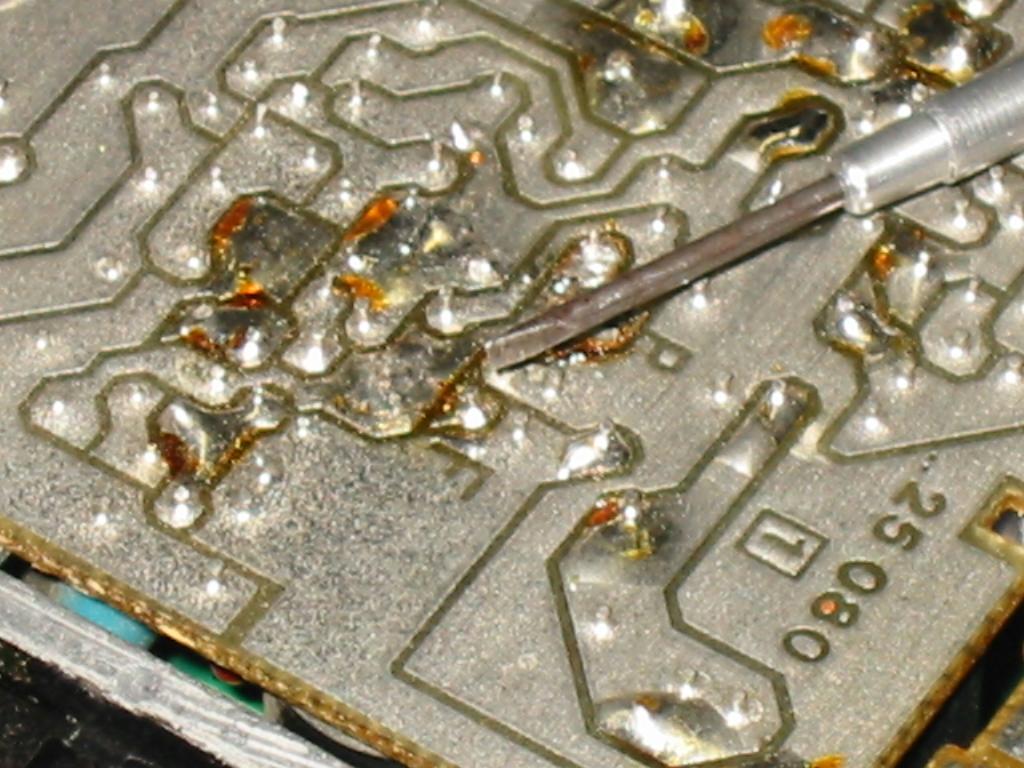

In de ontvanger moet er iets soortgelijks gebeuren. Hier is er sprake
van een doorverbinding op de ontvangerprint (NF EMPFANG) die gewijzigd moet worden.
Op de print staat een P (fasemodulatie) en een F (frequentiemodulatie).
Verwijder doorverbinding P en maak doorverbinding F.
|
Bij een aantal apparaten blijkt de frequentie er een paar kHz naast te staan.
In enkele gevallen is de afwijking zo groot dat dit problemen geeft met het
zenden en ontvangen van Packet Radio.
Als u beschikt over een frequentie-counter kan de frequentie eenvoudig worden
gecorrigeerd.
Aan de bovenkant van de set is een vierkant gat zichtbaar, waardoor de print
van de HAUPTOSCILLATOR steekt. Er bevinden zich 10 voetjes voor kristallen,
waarvan er slechts één bezet is. Naast het kristal bevindt zich een reed-relais
en een afstembaar spoeltje. Regel de kern van dit spoeltje af.
LET OP: doe dit niet met een metalen schroevendraaier; de kern zal dan zeker
breken. Gebruik een schroevendraaier van keramiek, kunststof, hout of maak er
een van een stukje printplaat.
Het verdient aanbeveling de frequentie na enkele maanden nog een keer na te
regelen. Dit is nodig omdat het kristal veroudert. Het effect daarvan is vooral
de eerste maanden merkbaar.
|
De eindtrappen van de apparaten zijn reeds afgeregeld. In principe hoeft u
hier niets meer aan te doen. Mocht u, om welke reden dan ook, besluiten de
RF eindtrap opnieuw af te regelen, dan is het belangrijk dat de trimmers
eerst in de stand worden gezet die op de groene schilden is aangegeven.
Daarna de zaak van voor naar achter afregelen. Doet u dit niet, dan bestaat
de kans dat de eindtrap gaat oscilleren.
LET OP: De eindtrappen zijn bedoeld voor 6 Watt. Het is mogelijk om er meer
vermogen uit te halen, maar de eindtrap gaat dan zeker stuk omdat het hele
spul te heet wordt. Met R26 (op de voedingsprint) kunt u het vermogen terug
regelen tot 6 Watt.
|
