Dit filter wordt normaal ingezet voor het combineren (en dus isoleren) van
2 zenders naar 1 antenne. Beide zender-uitgangen gaan naar
dit rack. Allereerst komen ze binnen op elk een circulator. (met 50 Ohm
afsluitweerstand voor het dissiperen van het gereflecteerde vermogen).

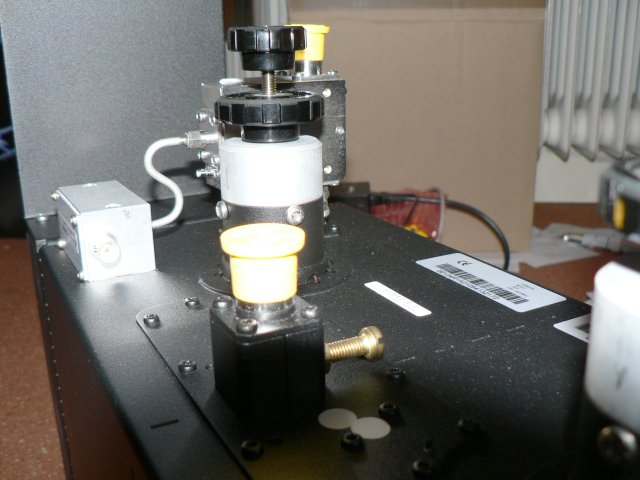

Het signaal gaat uit de circulators elk naar een cavity-filterpot. In beide
filterpotten zit een pickup-lusje zodat het gecombineerde signaal naar

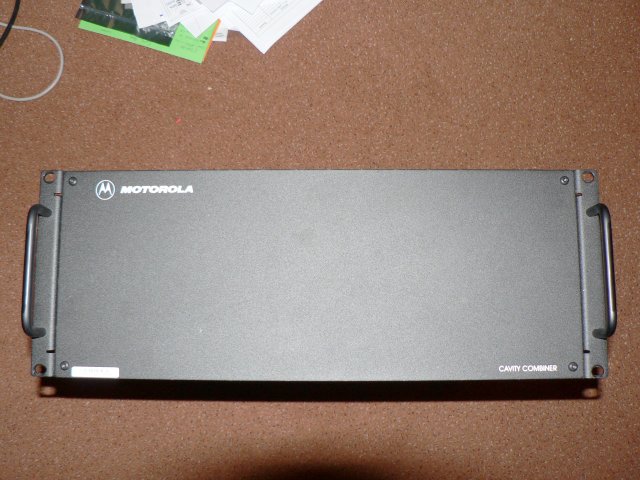

buiten komt, naar de antenne. Het fabrikaat is Motorola. Het geheel is
geschikt voor 19-inch montage. Afmeting: 48cm breed, 44cm diep en 18cm hoog.

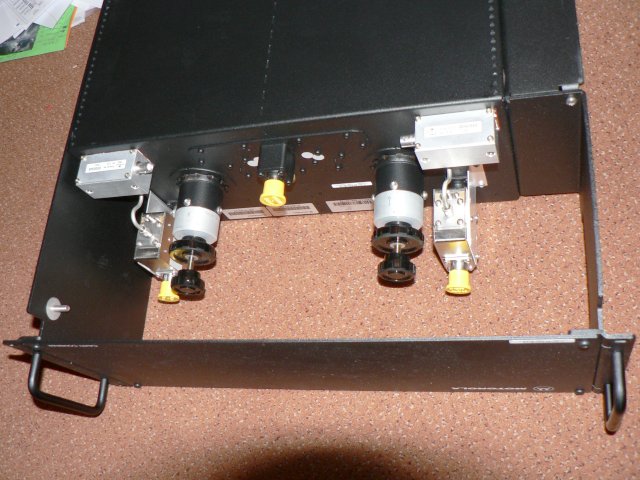

Enkele afbeeldingen
Hieronder vindt je enkele plaatjes van dit prachtige apparaat.
Klik op de gewenste afbeelding om uit te vergroten.

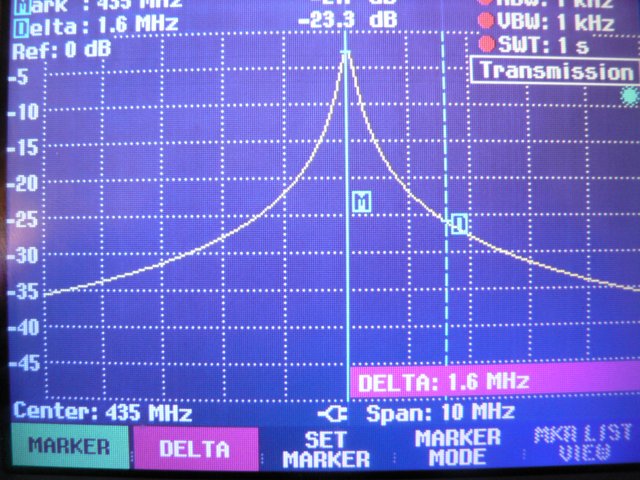

De nevenstaande afbeelding geeft de doorlaatkarakteristiek weer van een
enkele filterpot (dus niet voor beiden) voor precies 435MHz.
Het filter is afstembaar over de hele 70 cm amateurband.
Demping: 20 dB op 1 MHz afstand, Demping > 35 dB op 1,6 MHz
afstand (per pot). Naast de circulators is deze
Cavity-Combiner nog voorzien van power-monitoring - uitgangen voor forward
en reflected power.
Door een slimme truc is het mogelijk om beide filterpotten te gebruiken
voor dezelfde frequentie. Een van de circulators moet worden verwijderd en
het combiner-signaal (waar normaal de antenne aan moet) wordt een koppeling
van de ene naar de andere pot. Zo krijg je dubbele demping. Enfin,
mogelijkheden genoeg met dit prachtige filter, ook op 1,6MHz repeater-shift
bruikbaar.
