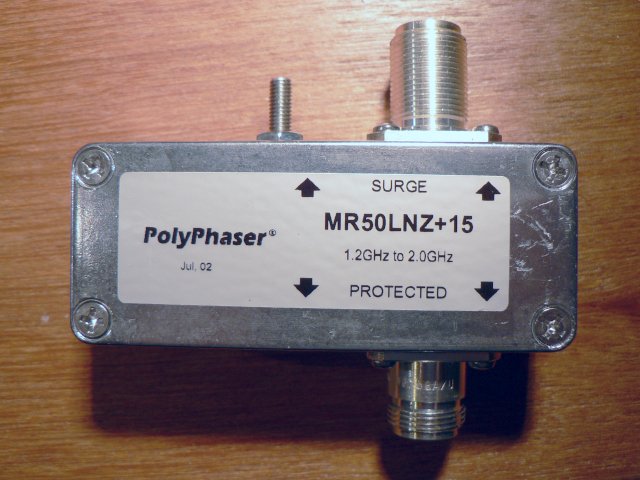

Deze beveiliger is opgebouwd in een aluminium di-cast behuizing (zie
afbeelding 1).

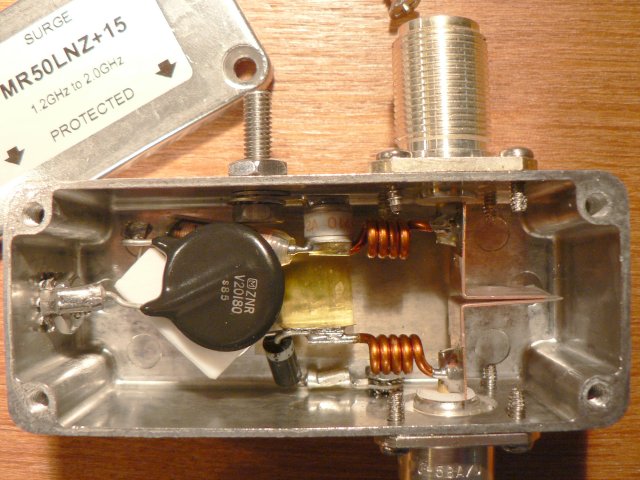

Intern is deze beveiliger zodanig opgebouwd (afbeelding 2) dat je hem kunt
gebruiken als doorvoer voor een DC spanning voor bijvoorbeeld een
versterker of preamplifier.
Middels een kleine modificatie kun je hem
ombouwen als DC entry point en tevens tegelijk als overspanningsbeveiliger
blijven gebruiken. Door modificatie van de inductors kan de frequentie een
stuk naar beneden zodat je ook de 70cm - band kunt gebruiken, indien
gewenst. (Lager is niet aan te raden vanwege de koppelcondensator). Vervang
de spoelen en maak zelf spoelen met een dubbel aantal windingen (wat
dunnere draad). zo krijg je hem simpel op de 70cm-band. Maar voor 23cm en
13cm ATV is deze beveiliger meteen inzetbaar. De opbouw is
degelijk, goede componenten gebruikt (o.a. een surge arrestor en een
varistor). De aansluitingen zijn van het N-type (female).

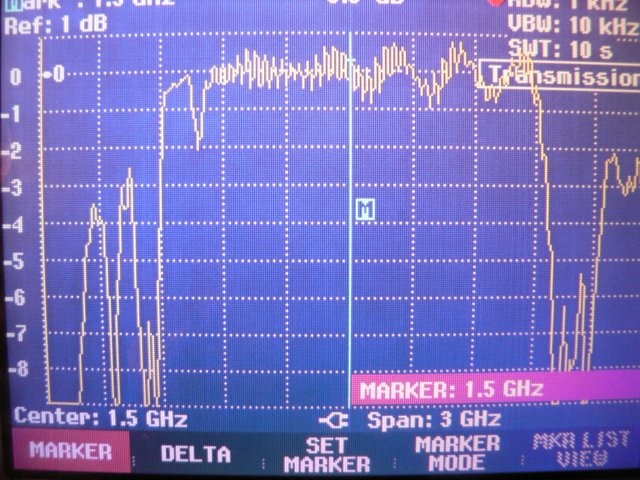

Het frequentiebereik zie je in afbeelding 3. De module is bruikbaar
vanaf ca. 1 GHz tot ruim 2,5GHz.
