Ombouw RS910 voeding van 24 naar 12 Volt
|
|
|
Door Joost Vossen, PE2JVS
Menigeen onder de zendamateurs die in 1999 op de Radio-vlooienmarkt
in Rosmalen is geweest, is langs de stand gekomen van Museum Jan Corver.
|
|
Deze verkocht de onder andere de inmiddels erg bekende

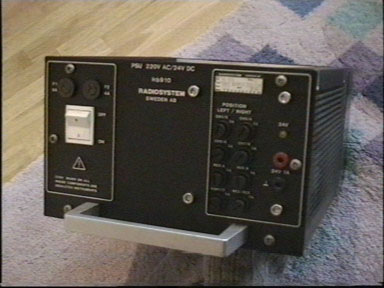

RS9044 zendontvanger. Ook waren de bijbehorende 24 Volts 19 Ampere
voedingen van het type RS-910 te koop. Dit zijn zeer mooie en behoorlijk
goed ontstoorde geschakelde voedingen voor de 35 gulden wat ze kosten.
Op een avond kwam ik op het idee om zo'n voeding om te bouwen naar 12
Volt. Dit bleek een betrekkelijk eenvoudige klus. Met het volgende
stukje tekst mag de ombouw geen probleem zijn.
|
|
|
|
|

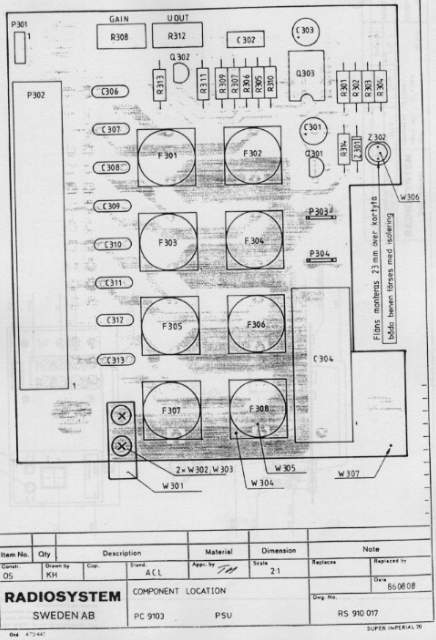

De componentenopstelling
|
|
- Schroef de rechterzijkant van de voeding los (3 kruiskopschroeven
op het front en 3 op de achterkant tussen de koelribben) en trek
(met een klein beetje geweld) de boven en onderkant los. Schroef
vervolgens met de vier inbusbouten het printje van het front los.
Trek alle kabeltjes los, en vergeet ook het kleine hoekbeugeltje
aan de onderkant van de print niet los te maken (dit is de +24V
doorvoer vanuit de hoofdprint naar de zekeringen).
Vervolgens kunnen we de modificatie van het regelprintje in drie delen scheiden:
- Modificatie van de uitgangsspanning
De uitgangsspanning staat via een spanningsdeler op pinnetje 6
van de LM358. Op pinnetje 5 staat een referentiespanning die
opgewekt wordt door Q302 (een transistorzener of hoe noemen ze
zo'n geval). Eerst was deze referentiespanning ongeveer 12 Volt,
en deze brengen we nu terug naar een Volt of 6 door R311 een stuk
te verkleinen. R311 halen we er dus uit (82 K), en vervangen deze
door 27 K.
- Modificatie van de overspanningsbeveiliging
De voeding is voorzien van een overspanningsbeveiliging aan de
uitgang. Zodra de uitgangsspanning boven een bepaald niveau komt,
zal de voeding beginnen te "hikken" (prachtige zaagtanden op de
uitgang !) om te spanning te begrenzen.
Een gedeelte van de uitgangsspanning staat via een spanningsdeler
(R302/R304) op pinnetje 2 van de LM358. Om het omklappunt van de
compararator te verleggen naar ongeveer 15,5 Volt plaatsen we
simpelweg op de open plaats van R303 een weerstand van 18K.
- Zorgen dat de led brandt bij 12 Volt uitgangsspanning
Origineel hangt de led via een weerstand van 470 en een 15
Volt zenerdiode op de uitgang. Om het ledje weer op 12 Volt
te laten brangen vervangen we simpelweg Z301 door een weerstand
van 220.
|
|
Van Ernst, PA0KTV, ontvingen we een enthousiaste reactie op het bovenstaande
artikel. Ernst heeft zelf een ombouw uitgevoerd die sterk lijkt op de hierboven
beschreven methode, maar vond het zinvol om toch enkele opmerkingen te maken.
|
- R311 wordt vervangen door 22k (geen belangrijk verschil).
- Z301 wordt vervangen door een zener van 3V3 (ook niet belangrijk).
- In de documentatie staat Input voltage frequency span: 45-65 MHz. Dat moet natuurlijk Hz zijn.
- In het schema (vak PC9103) zijn de aanduidingen van de connectors naar P4 en P5 niet weergegeven. Dat moet zijn P303 en P304.
- De voedingsspanning in het regelcircuit is nu 13V in plaats van 28V waardoor nog enkele aanpassingen nodig zijn:
- R301 wordt 3k9 (stroom door A301 moet weer 5,1 mA zijn).
- R310 wordt 680 ohm (stroom door Q302 moet weer 10 mA zijn).
- R123 en R124 (op andere print) worden 1k omdat anders de stroom door de optocoupler misschien niet voldoende is.
|
|
|
|
