RS9044 sturing via een Windows PC
|
|
|
|
Het is mogelijk de set te benaderen en in te stellen met een standaard
terminalprogramma (bijvoorbeeld Hyper Terminal). Hiervoor dient u wel
te beschikken over de (optionele) RS232 interface.
|
|
|
|

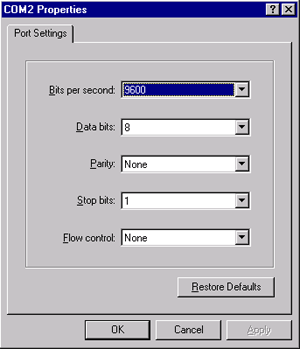

Hiernaast een afbeelding van de settings van het terminalprogramma.
De instellingen zijn als volgt:
- Snelheid: 9600 baud
- Data bits: 8
- Parity: None
- Stop bits: 1
- Flow control: None
|
|
Als het programma goed is ingesteld en de RS9044 wordt
ingeschakeld, zult u het onderstaande opstartscherm zien.
|
|
|
|

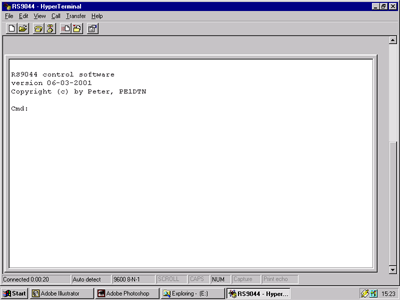

Hiernaast het opstartscherm van de RS9044. De communicatie
vindt plaats door middel van commando's die elk uit twee letters
bestaan. Door het commando 'he' in te tikken (Help), wordt een
scherm zichtbaar met alle opties die in de huidige software
worden ondersteund.
|
|
|
|

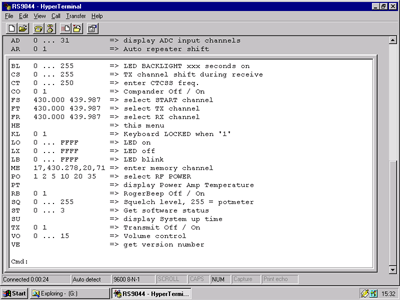

Het Help-scherm waarin alle beschikbare commando's worden
getoond. In de tweede kolom is aangegeven binnen welke
grenzen de parameters kunnen worden ingevoerd. Achter
de pijl wordt tenslotte de betekenis van elk van de commando's
verduidelijkt.
|
