Luxe vossejachtzender met T-813
|
|
|
Door Nanno van Haaften, PE1OLQ
Na allerlei projecten t.b.v. Museum Jan Corver
ben ik samen met een collega-zendamateur eens bezig gegaan met
het bouwen van vossenjachtzenders. Daar er nog enkele T813's
verkrijgbaar waren via het museum zijn we voor wat betreft
de zender zelf hiervan uitgegaan. Als basis van de sturing
gebruiken we de PIC besturing van VE2JX en VE2EMM.
|
Daar we regelmatig met vossenjagen
in aanraking komen via o.a. scouting werd het eens tijd om
zelf eens zes vossen in elkaar te sleutelen
De eisen die we vooraf stelden:
universeel inzetbare zender met ARDF mode waarvan de timing
met een microprocessor geregeld moet worden en een 'normale'
mode. Instelbare TX frequentie, een RX frequentie, MO-beeps
en een ander geluid of toon moest ook mogelijk zijn. De sets
moeten compact zijn en voorzien zijn van een accu en een
onderhoudslader.
|
Het internet is een grote bron van
informatie en dus zeer geschikt om eens op zoek te gaan naar
mogelijke oplossingen. Na enig zoekwerk kwamen we op een
site in Canada waar men middels een PIC-processor ARDF
vossenjachtzenders kon besturen. Dit zou de basis van het
project kunnen vormen...
Na de code gedownload te hebben
bleek deze moeilijk leesbaar: Frans en Engels commentaar en
een onoverzichtelijke code reeks. We hebben de moeite
genomen om de boel eens te ordenen en van Nederlands
commentaar te voorzien. Zodoende krijg je een goed inzicht
van hoe het programma in elkaar zit en is erg makkelijk
indien je iets wilt wijzigen.
|
|
Eerst hebben we een printje
gemaakt om de software eens uit te testen en zien hoe alles
werkt. Zonder enig probleem liet de opnieuw gerangschikte en
van commentaar voorziene code zich inlezen en draaide de
software zoals zou moeten. Echter dit was alleen maar
geschikt voor ARDF. Uit ervaring weet ik dat die simpele
morse beepjes niet echt iets zijn voor scouts en een melodie
IC is saai en beperkt.
|
|
|
|
Er moest een willekeurig geluid (digitaal) opgenomen kunnen
worden en afgespeeld. Nu zijn er hiervoor leuke IC's
verkrijgbaar maar de prijs hiervan is meestal hoog. Het moet
simpel en zo goedkoop mogelijk. Zes identieke (scout proof)
sets bouwen kost toch al genoeg tijd en geld...
|
In de stad kwam ik bij een speelgoedwinkel precies tegen wat ik
zocht: de Millenium Talk Talk!
Een klein apparaatje in de vorm van een sleutelhanger wat 6
seconden geluid kan opnemen en afspelen voor nog geen
tientje (zie fotootje hiernaast). Eerst maar een eentje
gekocht en uitelkaar gehaald om te zien of dit bruikbaar
was.
|
|
|
Het dingetje bevat 4 knoopcellen, luidsprekertje, electret
microfoontje, high efficiency LED 5mm, 3mm ledje en een
klein printje. We kunnen bijna alles (her-)gebruiken.
|
|

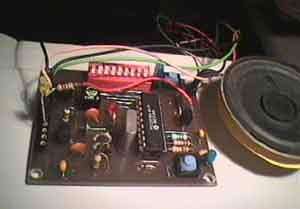

Hiernaast het printje uit de gestripte Millenium Talk Talk
geïntegreerd op een printje met een LM386 audio
versterkertje. Deze schakeling gebruiken we tevens om een
wat sterker signaal te krijgen, zowel voor de sounder als
voor de MO-beeps uit de PIC-controller. Dit signaal kan
beluisterd worden middels een luidsprekertje en dient verder
als power-modulatie van de T813 waardoor een soort van AM
ontstaat.
|
|
|
Het luidsperekertje wordt
hergebruikt om de uitgang te kunnen monitoren en om vooraf
te kunnen horen wat er opgenomen is met de (eveneneens)
hergebruikte electret microfoon. Deze heb ik in een oude
viltstiftbehuizing onder gebracht en voorzien van een snoer
met 3,5 mm jackplugje. Daar het printje iedere keer wanneer
je op de opname knop drukt dit oo meteen doet bestaat de
kans dat je perongeluk het opgenomen geluid wist. Hiervoor
is er een simpele oplossing gevonden: gebruik een stereo
socket voor de microfoonplug, sluit de massa aan en sluit
het andere kanaal in serie aan met de opname knop. Audio en
voeding gaan via het puntje. Nu is het alleen mogelijk op te
nemen met aangesloten microfoon. Na een correcte opname trek
je de microfoon er uit.
Omdat het recorderprintje en de
processor (na synchronisatie) deze gegevens verliezen bij
spanningsuitval moeten we deze twee printjes permanent aan
de voeding hangen. Dit trekt zo weinig stroom dat het voor
de gebruikte 12V/10Ah sealed accu's geen probleem mag zijn
dit weken vol te houden. Alleen de zender wordt voorzien van
een aan/uit schakelaar.
|
|
Om de sealed lood accu's in conditie te houden hebben we een
simpele lader gebouwd. Deze bestaat uit een comparator met
een (instelbare) referentiespanning. De lader geeft de
laadspanning door aan de accu tot dat de ingestelde waarde
bereikt is en schakeld dan af. Zodra de accuspanning gezakt
is beneden een bepaalde waarde gaat hij weer laden.
|
|
|
Het in/uit schakelen hiervan doen we met een power FET. Deze
wordt via een weerstandje aan de uitgang van de op-amp op de
gate gestuurd. Met deze simpele lader heb je een perfecte
onderhoudslader waar je de accu's permanent aan kunt laten
hangen: de sets zijn altijd gereed voor gebruik!
De hier getoonde printjes zijn
slechts proto types om te kijken en te meten of het werkt
zoals verwacht.
In de uiteindelijke vossen kombineren we de PIC-print en de
audio print, de laderprint wordt voorzien van een trafo met
gelijkrichter.
|
Alles wordt in multiplex kastjes geplaatst, T813, 2x 6V 10Ah accu,
onderhoudslader, picsturing met sounder. In het deksel is er
plaats voor de snoeren (antenne en 220V) en de microfoon.
Hiernaast zie je hoe het ongeveer moet gaan worden.
De afdek kap in het deksel is er af gehaald om te laten zien
waar de kabels zich bevinden. Het donkere deel achterin de
kast is de vertikaal in een slede geplaatste T813. Daarvoor
zit het bedieningspaneel.
Dit is een aluminium plaat waarin de gaten zitten voor de
bedienings componenten. Hierop heb ik uitdraai op eenzijdig
klevend papier geplakt met de beschrifting. Hierover weer
een laagje 'booklon' zodat een spatje water geen probleem
hoeft te zijn.
|
|
|
De kasten zijn voorzien van buitenbeits zodat ze tegen een
klein regenbuitje bestand zijn. (beter is het wel om het
deksel dan dicht te doen ;-) De antenne kabel kan dan door
een opening in de kast naar buiten worden gebracht.
Van deze kasten heb ik er
momenteel zes gemaakt, recent zijn ook de printen eindelijk
geëtst. Nu kan het bestukken en het monteren gaan
beginnen. Kijken of alles past en werkt zoals
uitgedacht...
En zo zien ze er dus alle zes uit. Op
de voorgrond liggen de nodige printen (voor één kast),
een aluminium frontje met de gaten,
een aluminium deksel voor het wegbergen van de kabels en een
plankje waarmee de accu's worden vastgezet en waarop de
onderhoudslader wordt gemonteerd.
De kistjes zijn zo kompakt
mogelijk gehouden en meten 190mm x 210mm x 330mm (lxbxh)
zonder consessies te doen aan robuustheid en
'serviceability'. Aan de achterzijde zit een euroconnector
waarmee ze (permanent) aan het lichtnet kunnen worden
gehangen om zodoende standby te staan.
|
|
Hier een afeelding van de bestukte laderprint inklusief trafo, deze
print is hier reeds gemonteerd op een plankje dat later
tevens gebruikt zal worden om de twee accu's vast te houden
onder in de kast.
|
|
|
|
|
Dit is dan de uiteindelijke print van de sounder en het
processor deel. De twee eerder gemaakte proefprintjes zijn
hier dus geïntegreerd.
|
|
|
|
|
De definitieve uitvoering
|
|
|
Na nog wat avondjes bedraden en
solderen staan er nu 6 van deze boxboxen in mijn huiskamer
proef te draaien. Zoals het er nu uitziet draait alles zoals
bedacht was, de accu's laden correct en de software
inclusief synchronisatie van de 6 zenders werkt ook perfect,
tijd om de boel eens buiten te testen...

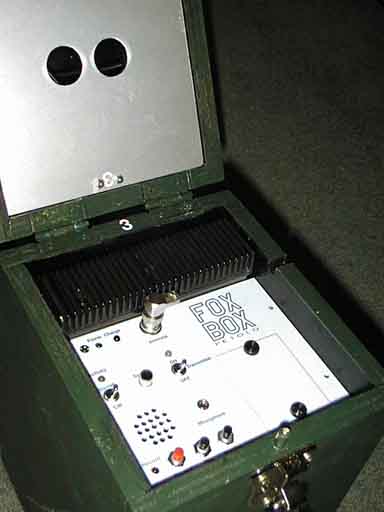

En zó komt de FoxBox er dan uiteindelijk uit te zien...
|
|
|
|
|
Proefdraaien
|
|
|

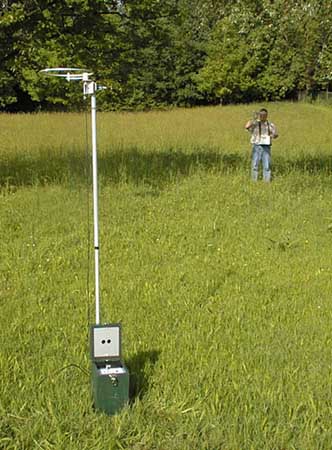

Hier ziet de set in actie tijdens het peilen met
op de voorgrond de uiteindelijke foxbox zoals hij op het
komende Veron PinksterKamp (VPK) zal worden ingezet.
Dit project is nu dus (eindelijk) afgerond na ca 5
maanden.
|
|
|
- Nanno van Haaften, PE1OLQ
- Paul Reuvers, PE1BXL
|
