Zelfbouw-accu voor de AEG Teleport 9
|
|
|
|
Door Wil Brinkman, PA0WBS
|
Deze kop zou ik boven dit verhaaltje willen plaatsen,
het probleem en accu voor de bekende Blauwe baksteen
uit Budel. Ook ik had zo‘n apparaat aangeschaft en helaas
geen accu meer kunnen bemachtigen, maar ook dat probleem
is prima op te lossen!
Met wat handwerk, wat printplaat wat geduld en soldeerwerk
is een prima (surrogaat) accu voor de Teleport 9 te maken.
Ik ben uit gegaan van de reeds aanwezige lader en de 6
benodigde Nicad‘s. Verder is nog benodigd een PTC van 56 ohm,
deze dient tijdens het laden van de accu als temperatuur bewaking.
De buitenafmetingen werden bepaald door de opening in de lader,
deze waren 39 bij 67.5 millimeter, de hoogte van het bakje is 33 millimeter.
Het gebruikte materiaal is 1.5mm epoxieprintplaat met aan 1 zijde koper.
|

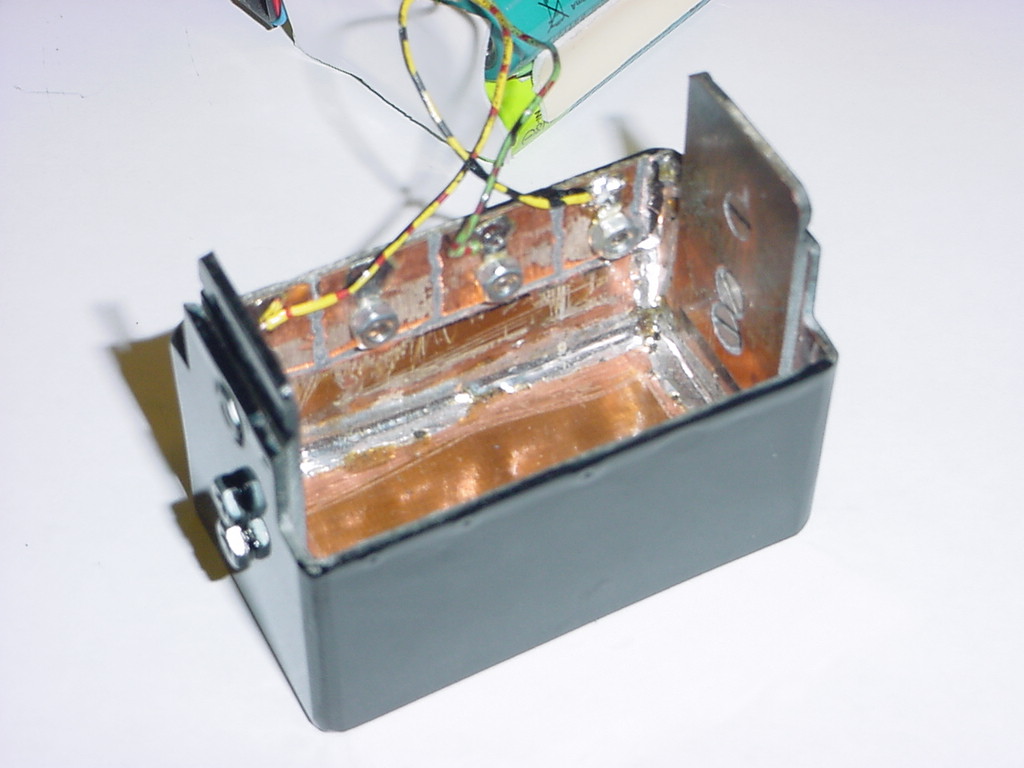

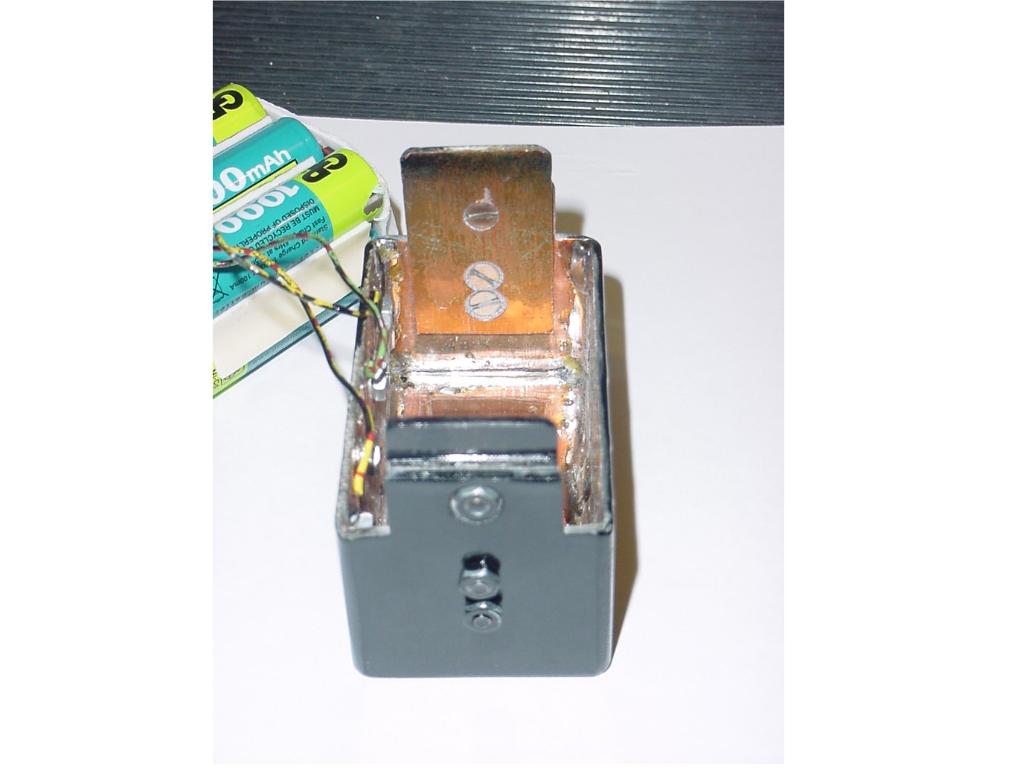

De foto‘s spreken voor zich wat de montage betreft, het bakje
is aan de binnenzijde gesoldeerd, de contacten van de accu zijn
van verzonken M3 x5 schroefjes gemaakt, zoals op de foto‘s te
zien is, is aan de binnenzijde van het bakje om de schroefjes
een klein baantje weggefreesd, op de schroefjes zijn koperen
moertjes gezet, deze zijn daarna aan het print materiaal vast
gesoldeerd, voor een goed contact met schroefjes moeten de
contacten van de lader iets naar de accu worden toe gebogen
(beetje meer contactdruk).

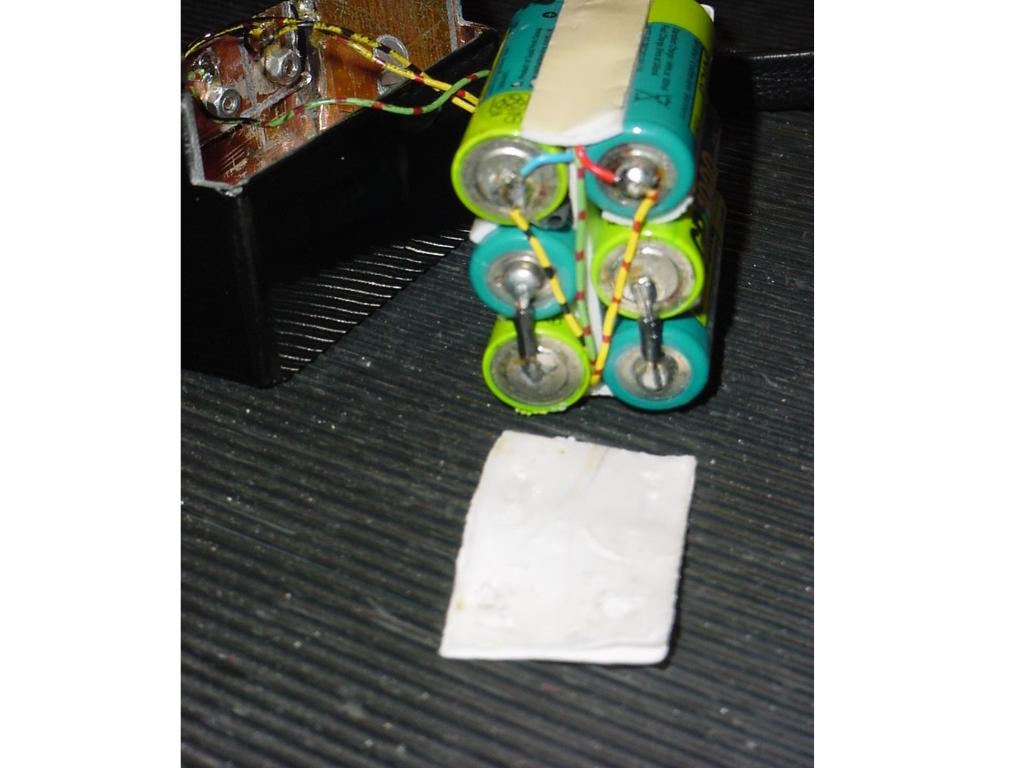

De nicad‘s van 1000 mAh zijn wat royaal voor de lader
maar dat leeft wel langer buiten! De nicad‘s zijn onderling
door verbonden met vastgesoldeerde verbindingen, de cellen
zijn aan elkaar geplakt met dubbelzijdig kleefband.

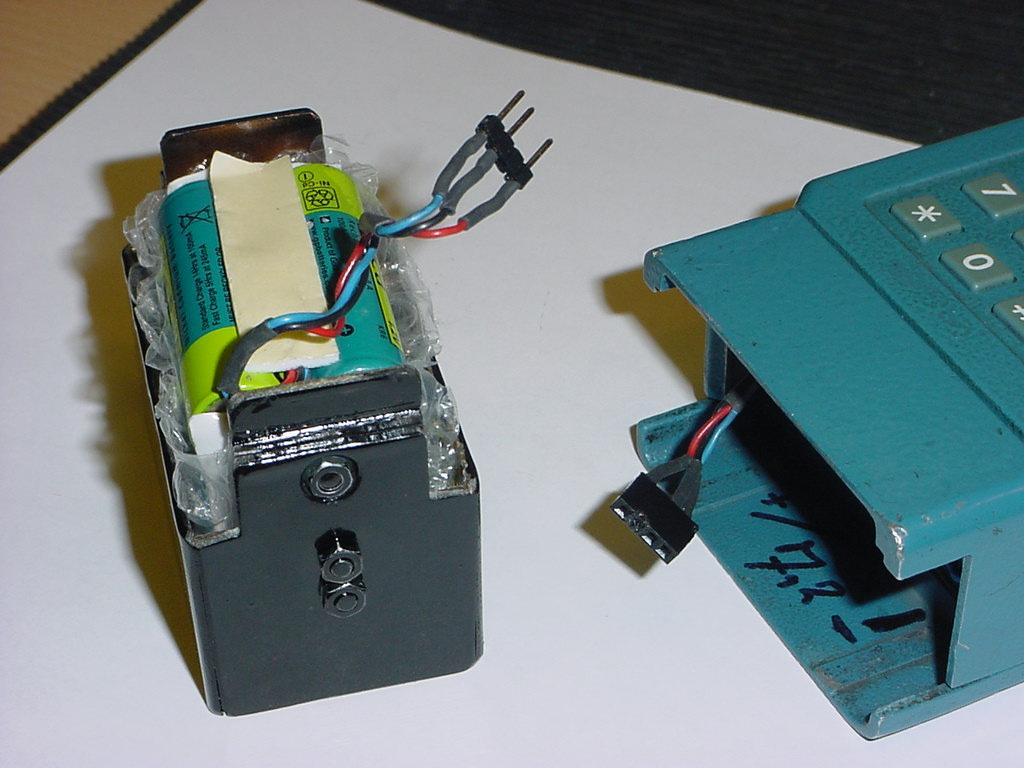

Voor de verbinding met de porto heb ik gebruik gemaakt van
een kleine 3 polige printconnector, deze is met korte soepele
draden aan de bestaande contacten van deTP9 gesoldeerd.
Voor de aansluitingen van de lader geld het volgende: van
voren gezien van links naar rechts, zijn de aansluitingen
als volgt:
|
|
Pin
|
Betekenis
|
|
|
|
1
|
+ 7.2 volt
|
|
2
|
Niet gebruikt
|
|
3
|
PTC (56 ohm)
|
|
4
|
-7.2 volt en PTC
|
|
|
Deze corresponderen uiteraard met de aansluitingen van de accu.
De aansluitingen aan de TP9 zijn als volgt: op de onderzijde
gezien van links naar rechts:
|
|
Pin
|
Betekenis
|
|
|
|
1
|
+ 7.2 volt
|
|
2
|
PTC (56 ohm)
|
|
3
|
-7.2 volt en PTC
|
|
De PTC weerstand moet worden aangebracht tussen de Nicad‘s.
In de lader heb nog een 2-tal sleufjes gemaakt deze zijn voor
geleiding aangebracht, zie ook de foto‘s.
Voor de rest is de nodige zelfwerkzaamheid een must, het kasje
zwart spuiten en het lijkt net een echte accu die de fabrikant
gedacht had, deze heeft echter de capaciteit van een nieuwe.
Eventuele vragen gaarne via e-mail (zie onder).
Succes de Wil, PA0WBS
|
