APRS en Packet op de Teleport 9
|
|
|
Door Cees, PA3FXO, Leiderdorp
Bij het museum Jan Corver in Budel kun je leuke spullen kopen
zoals de blauwe baksteen. Dit is een porto (vroeger op Schiphol
gebruikt) reeds omgebouwd naar de 2 meter band en kost slechts
45 gulden. Het idee was de porto te gebruiken voor digitale
modes zoals Packet of APRS en moest ook nog gewoon als porto
gebruikt kunnen worden. Op verzoek van Cor Moerman is deze
simpele ombouw beschreven om anderen op weg te helpen.
De blauwe baksteen kan prima gebruikt worden voor Packet of
APRS. Het is dan nodig om de PTT, Mic en LF-out via een
connector of pluggen naar buiten te voeren.
Een simpele methode is het plaatsen van mini jack pluggen
formaat 2,5 mm. Dit zijn de zogenaamde koptelefoon (chassisdeel)
pluggen. Zodra je een male jack plug in het chassis deel stopt
zal de interne speaker uitgeschakeld worden. Dit geldt ook
voor de microfoon ingang. De PTT aansluiting hoeft niet
'onderbroken' te worden. Een andere mogelijkheid is een
9 pins sub-D connector van een computer, maar deze is wat
lastiger vast te zetten.
Op de foto is te zien waar de pluggen geplaatst kunnen worden.
Eerst dient men de afdichtplug rechts boven los te trekken.
Nu met een zaagje net onder de afdichtring het plastic weg zagen.
Het plastic is deels hol en laat nu alleen het bovendeel over.
Hier kunnen nu 2 of 3 gaatjes in geboord worden om de mini jack
chassis delen te plaatsen. Op de foto is de PTT draad direct naar
buiten gevoerd, maar kan ook via een plug geschieden.
|
Open de blauwe baksteen met de 4 schroeven aan de achterkant.
Voorzichtig open maken en het front verwijderen, hier ook de
metalen achterplaat verwijderen met de 5 schroefjes.
Je kunt nu links bij de rubberen PTT knop een langwerpige
printplaat zien. Met de multimeter even op Ohm stand meten
welke 2 pennen gebruikt worden door op de knop te drukken
(accu wel eerst verwijderen). Nu per punt een draadje solderen,
het is een beetje lastig maar lukt wel. De twee draadjes nu met
iets overlengte via het ronde gat in de metalen plaat doorvoeren
naar de voorkant. Zie de bovenstaande foto.
Deze twee draadjes zijn nu de nieuwe PTT schakelaar en moeten op

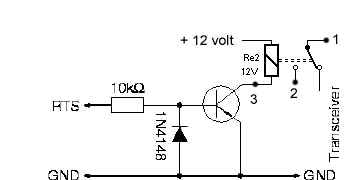

een mini relais (12v) aangesloten worden. In het schema zijn dit
nummer 1 en 2. Als je de draadjes tegen elkaar zou houden, zal
de porto gaan zenden. Het mini relais kan geplaatst worden tussen
de twee mini jack pluggen en dan vast lijmen op de printplaat.
Om extra ruimte te krijgen voor de pluggen en het relais, moet je
de niet gebruikte IC voet op de print verwijderen. Doe dit door de
pootjes net boven de print stuk te knippen. NIET de voet met de-soldeer
litze helemaal verwijderen of door de print heen boren. Gebleken
is dat we hier te maken hebben met een multilayer print en de IC
voet verbind een aantal sporen met elkaar, ook als er geen IC in
zit !
De schakeldraad wat vanaf een Baycom modem komt t.b.v. PTT (punt 3)
wordt aangesloten op de min-pool van de relais spoel. De plus-pool
van de relais spoel gaat direct naar + 12 volt binnen in de porto,
en die kun je aftakken met een draad naar de printbaan vlak bij de
accu polen. (even met de multimeter meten). Op de foto is dit de
draad die naar rechts loopt. Voor de veiligheid kan een 1N4001 er
tussen gezet worden i.v.m. plus/min omwisseling als je later de
accu wil opladen en de polen verwisselt. Over de relaisspoel kun
je een 1N4148 plaatsen tegen eventuele piekspanningen.
|
|
|
|
|
De print welk in het front van de porto zit heeft links boven in
de hoek de aansluitingen voor de microfoon en het speakertje. De
originele draden lopen hier al naar toe.
De massa draden voor microfoon en speaker zitten aan dezelfde kant
op de print en zijn te vinden door op het speakertje het '-' teken
op te zoeken en deze (grijze) draad te volgen naar de print. Maak
nu alleen de andere (signaal-plus) draden los aan de print zijde en
m.b.v. een nieuw draadje verbinden met de mini jack pluggen, op de
langste pen. Hier staat nu altijd signaal op. De originele draden
die nu nog aan de microfoon en speaker vast zitten gaan ook naar
de mini jack pluggen en worden aangesloten op de pen die contact
maakt met de langste pen. Indien een mannelijke jackplug in het
chassisdeel gestoken wordt, zul je zien dat de punt een lipje
opzij drukt en de bestaande verbinding verbreekt. Er kan dan van
buiten af via de mannelijke plug data signaal toegevoerd worden
wat dan direct naar de print geleid wordt en de microfoon en
speaker zijn dan uitgeschakeld. Het is namelijk niet fraai om al
die packet tonen over het speakertje te horen als je zend.
Voorzichtig nu alles weer met schroefjes in elkaar zetten en zo
de porto weer in ere herstellen.
Indien je met een Baycom modem werkt, moet je het volume van de
porto voluit zetten want de Baycom modems zijn van nature erg doof.
|
|
Voor gebruik als basis station is het raadzaam om een Yagi antenne
te gebruiken en deze op de porto aan te sluiten met behulp van een
verleng kabeltje TNC – BNC. Het museum heeft deze kabels te koop
met aan één zijde een TNC connector indien je op de porto de plug
niet wil ombouwen tot BNC.
|
Voor portabel gebruik voldoet de meegeleverde antenne niet omdat
deze niet resoneert op 145 MHz. Verwijder het top kapje en schuif
een teflon of plastic rond buisje in de antenne. Niet helemaal tot
onderaan schuiven want het geheel moet wel iets flexibel blijven.
Nu met 1mm draad een spoel wikkelen op de ronde teflon buis met 12
windingen en 55 mm lengte.
Het geheel afwerken met krimpkous om de windingen op hun plaats te
houden. Blauwe krimpkous houdt de antenne in baksteen stijl.
Eventueel kun je een eindtrapje achter de porto zetten voor wat
meer vermogen en ook een preamp om het ontvangst signaal te versterken.
Op internet staan diverse schema‘s.
Succes met de ombouw.
Cees PA3FXO Leiderdorp
