Ombouw volgens Peter de Vroome · PE1DTN
Voor de inmiddels onder de namen Corset
of Budelbak bekende
Teletron T813 transceiver zijn vele ombouwbeschrijvingen beschikbaar.
Allemaal met hun voor- en nadelen betreffende funktionaliteit, toepasbaarheid
en kosten voor het ombouwen. Hier vind je nadere gegevens om relatief
eenvoudig een Teletron 813S om te bouwen naar een losse transceiver
en een losse 'PIC control box'. Momenteel zij er al een paar honderd
stuks volgens dit concept met succes omgebouwd.
|
Het idee is ontstaan na aanleiding van de hoeveelheid en diversiteit
van de ombouw- beschrijvingen. Gekeken werd naar een soort 'universele'
ombouw uitgaande van reeds gepubliceerde ontwerpen. Al snel werd
duidelijk dat het kompakt zou moeten voor gebruik in de auto,
maar ook thuis is een kompakte vorm handig.
Tevens zou een PC-sturing een optie moeten vormen...
Het concept was al snel geboren: De 'alles-in-een-kast' ombouw
(PE1MIX en PE1OLQ) zou makkelijk gecombineerd kunnen worden met
de PIC-controller (PE1DTN). We hebben met dit groepje dan ook rond
de tafel gezeten om eens te kijken naar de mogelijkheden en eventuele
aanpassingen op de bestaande ontwerpen.
Duidelijk werd dat er van beide ontwerpen slechts kleine aanpassingen nodig

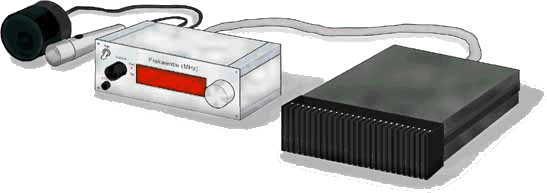

waren om het te kombineren: Een transceiver met losse bedieningskast!
Bij dit ontwerp is de LF-print bij de transceiver ingebouwd. De 1750Hz
is als los printje ook in de transceiver ondergebracht. De verbinding
tussen de transceiver en de bedieningskast is gedaan met een DB15-kabel
(Deze connector was immers al aanwezig).
Op de bedieningskast zit de 12V aansluiting, microfoon ingang en de luidspreker
uitgang. Zodoende kan bij inbouw in een auto de transceiver weggewerkt
worden. Het bedieningskastje kun je ergens in/bij het dashboard
plaatsen.
De complete ombouwpakketen zijn inmiddels helaas uitverkocht, maar je
kunt nog wel de losse printen rechtstreeks bestellen bij Peter
PE1DTN pe1dtn@amsat.org . Als alternatief voor deze ombouw kan ook
worden gekozen voor de ombouw volgens PE1RRT.
|
 |
|
De T-813 als luxe vossejachtzender
|
|
|
De T-813 kan uitstekend worden ingezet als luxe vossejachtzender.
Hiervoor moet het apparaat geschikt worden gemaakt voor AM, maar
dat lijkt erg eenvoudig mogelijk te zijn.
Nanno van Haaften PE1OLQ
bouwde enkele jaren geleden een aantal vossejachtzenders die
met succes al enkele malen zijn ingezet tijdens bijvoorbeeld
het Veron Pinksterkamp. Een beschrijving
hiervan is beschikbaar op deze websit.
|
|
|
Meer informatie over de Microchip
|
|
|
Tijdens een afdelingsbijeenkomst van de VERON afdeling Eindhoven
met als onderwerp de T813 hebben we nogal wat
vragen gekregen betreffende de gebruikte PIC-controller. Graag wilde
men hier meer van weten. Tevens wilde men graag ook een stukje (goedkope)
hardware hebben om een dergelijk IC te programmeren.
Onder Download vindt je de meest recente versie van de
software die je eventueel zelf in de PIC controller kunt
programmeren. De fuse info zit in de file, maar voor het geval de
programmer het niet slikt, kan het als volgt met de
hand worden ingesteld:
Oscillator: RC
WDT: OFF
PWRTE: ON
CP: OFF
|
|
Hieronder vindt je een aantal bestanden met meer
informatie over de ombouw. Voor de meeste bestanden
moet je de beschikking hebben over een PDF Reader.
|
