1750 Hz uitbreiding voor de Teleport 9
|
|
|
Door Koos, PD0DEF
De standaard ombouwbeschrijving voor de Teleport 9 bevat geen mogelijkheid
om een 1750 Hz toon uit te zenden, die nodig is voor het openen van sommige
repeaters. Elders op deze pagina's wordt een simple multivibrator beschreven
die met SMD componenten op het 'moederbord' van de porto kan worden opgebouwd.
Dergelijke schakelingen hebben in de regel als nadeel dat ze niet geweldig
stabiel en nauwkeurig zijn. Koos, PD0DEF, ontdekte twee alternatieve schakelingen
die je zelf op een klein printje kunt nabouwen en die gewoon in de beschikbare
ruimte van de porto passen. Onderstaande foto's ontvingen wij van hem en door
op een afbeelding te klikken, kun je deze op ware grootte bekijken.
Veel plezier bij het nabouwen.
|
|
Er zijn twee verschillende schakelingen. Van één schakeling is verderop
een printje te zien. Welke je kiest is
afhankelijk van de gewenste nauwkeurigheid en de onderdelen die je wellicht

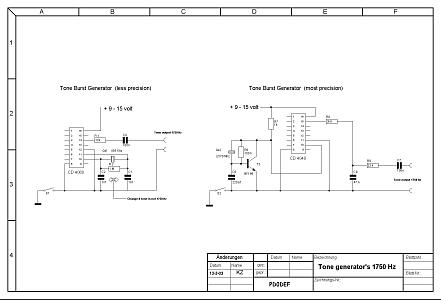

reeds in de shack aanwezig hebt. Klik op de nevenstaande afbeelding
om het schema op ware grootte te bekijken. De linker schakeling is opgebouwd
rond een 455 kHz resonator als frequentiebepalend element, terwijl de rechter
werkt met een kristal op 3,579 MHz. Die laatste biedt natuurlijk de hoogste
nauwkeurigheid.
|
|
|
|
|
Nabouwen van de schakeling
|
|
|
|
Bouw de schakeling bij voorkeur op een klein printje dat in de beschikbare
ruimte van de porto past. Op de nevenstaande foto is goed te zien hoe zo'n
printje eruit zou kunnen zien. Als het goed is hoeft het printje niet groter
te worden dan 10 x 43 mm en past het precies in de lege ruimte naast de
referentie-oscillator van de porto, zoals in de onderstaande tekening is
aangegeven. Zorg er wel voor de de hele opbouw niet te dik wordt en gebruik
isolatietape om te voorkomen dat je sluiting maakt.
|
|
|
|
|
|

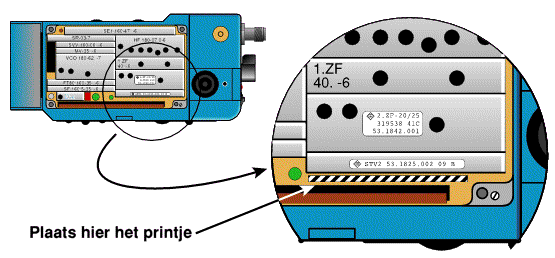

In de nevenstaande afbeelding is goed te zien waar in de porto het printje
het best kan worden geplaatst. Linksonder zien we de referentie-oscillator
en de ruimte rechts ervan is nog leeg. In het uitvergrootte deel is het
printje gearceerd aangegeven.
|
|
|
Modificatie aan de andere kant van de porto
|
|
|
Aan de andere kant van de porto moet nog een diode worden aangebracht
van het type 1N4148. Klik op de nevenstaande foto om de exacte plaats
daarvan te vinden.
De diode dient ervoor om verschil te maken tussen de schakelaar RUF II
(zenden + 1750 Hz toon) en de PTT schakelaar.
Op de foto uiterst rechts is nog een keer te zien
hoe het printje het best kan worden ingebouwd.
|
|
| |
|
